Java反序列化RMI篇-RMI基础

Introduction

RMI , Remote Method Invocation , 远程方法调用；

即在一个 JVM 中 Java 程序调用在另一个远程 JVM中运行的 Java 程序；这个远程JVM可以在本地也可以在不同的实体机上；两者通过网络进行通信。

https://docs.oracle.com/javase/tutorial/rmi/overview.html

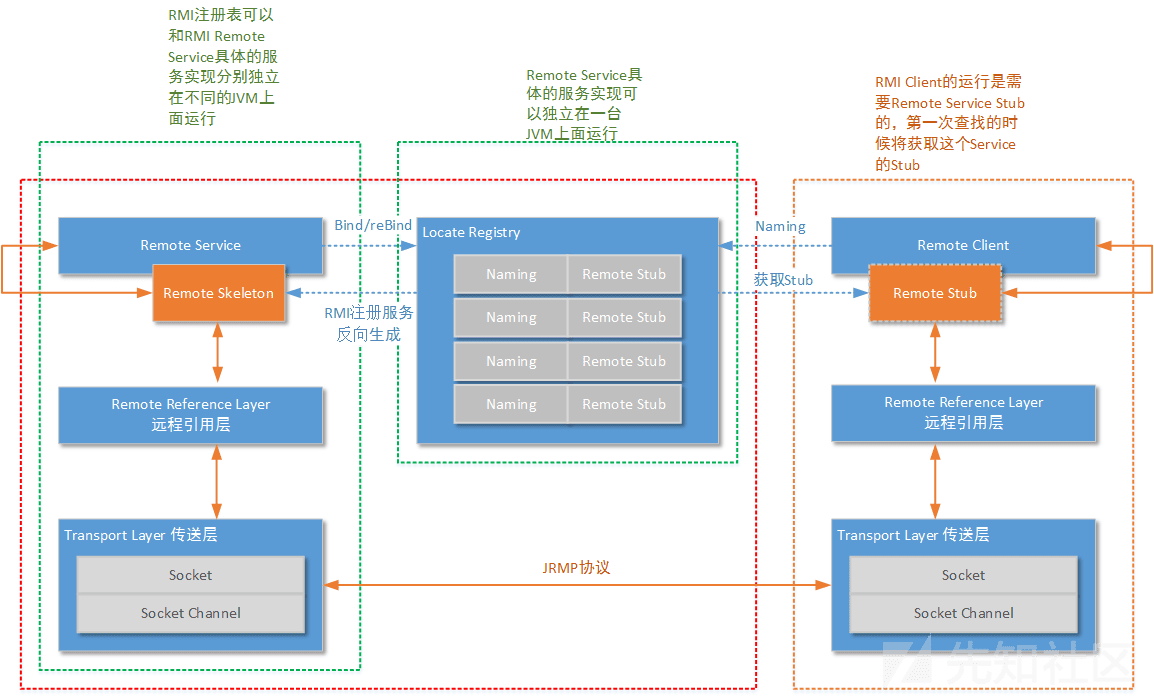

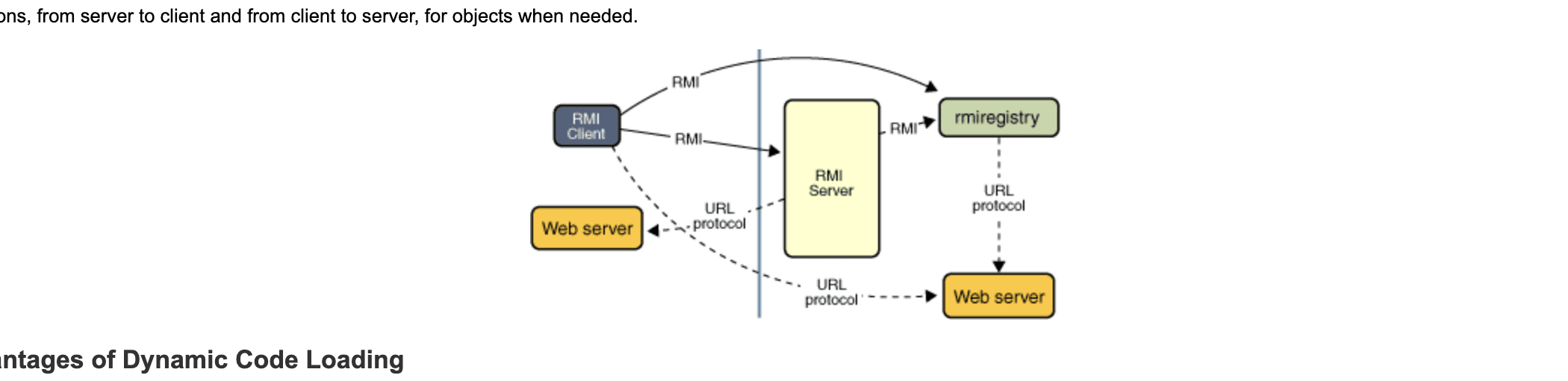

由三部分组成：

• Server - 服务端，通过绑定远程对象，可以进行很多网络操作，也就是socket
• Client - 客户端，客户端调用服务端的方法
• Register - 注册端，提供服务注册和服务获取

RMI Implementation

• Server
  编写一个远程接口，定义一个sayHello方法 - RemoteObj

public interface RemoteObj extends Remote {
    public String sayHello(String keywords) throws RemoteException;
}

此远程接口要求作用域为 public；
继承 Remote 接口；
让其中的接口方法抛出异常

编写该接口的实现类Impl - RemoteObjImpl

public class RemoteObjImpl extends UnicastRemoteObject implements RemoteObj {

    public RemoteObjImpl() throws RemoteException {
    //    UnicastRemoteObject.exportObject(this, 0); // 如果不能继承 UnicastRemoteObject 就需要手工导出
 }

    @Override
 public String sayHello(String keywords) throws RemoteException {
        String upKeywords = keywords.toUpperCase();
 System.out.println(upKeywords);
 return upKeywords;
 }
}

实现远程接口
继承UnicastRemoteObject类，用于生成 Sub(存根)和 Skeleton(骨架)
抛出错误
继承序列化接口

注册远程对象 - RMIServer.java

public class RMIServer {
    public static void main(String[] args) throws RemoteException, AlreadyBoundException, MalformedURLException {
        // 实例化远程对象
 RemoteObj remoteObj = new RemoteObjImpl();
 // 创建注册中心
 Registry registry = LocateRegistry.createRegistry(1099);
 // 绑定对象示例到注册中心
 registry.bind("remoteObj", remoteObj);
 }
}

port 默认为 1099 端口

• Client
  同样编写一个远程接口，定义一个sayHello方法 - RemoteObj

public interface RemoteObj {
    public String sayHello(String keywords) throws RemoteException;
}

编写client代码，获取远程对象并调用方法 - RMIClient

public class RMIClient {
    public static void main(String[] args) throws Exception {
        Registry registry = LocateRegistry.getRegistry("127.0.0.1", 1099);
 RemoteObj remoteObj = (RemoteObj) registry.lookup("remoteObj");
 remoteObj.sayHello("hello");
 }
}

• Test

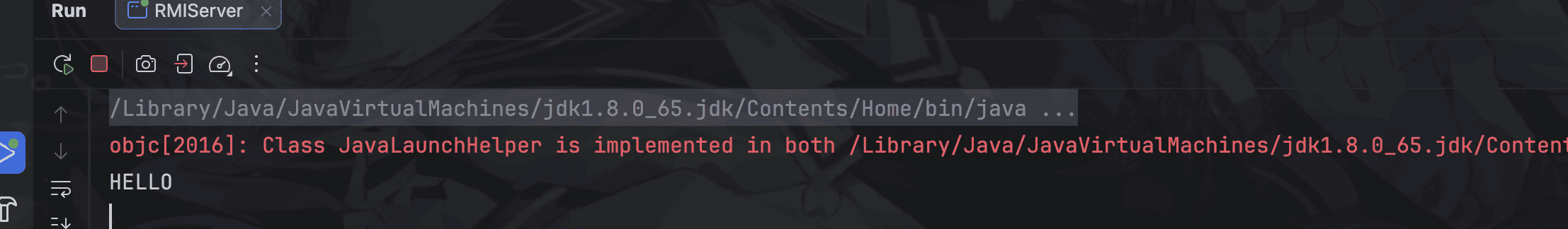

  先启动Server端，然后运行RMIClient，可以发现在RMIServer端已经收到了从client发出的信息，并且成了大写

Wireshark RMI Stream Analysis

Analysis

通过 tcp.port == 1099 正则表达式来过滤其他杂包。

• TCP 三次握手

因为是 tcp 协议，链接第一件事肯定是走 tcp 的三次握手协议，这里不做解释了。

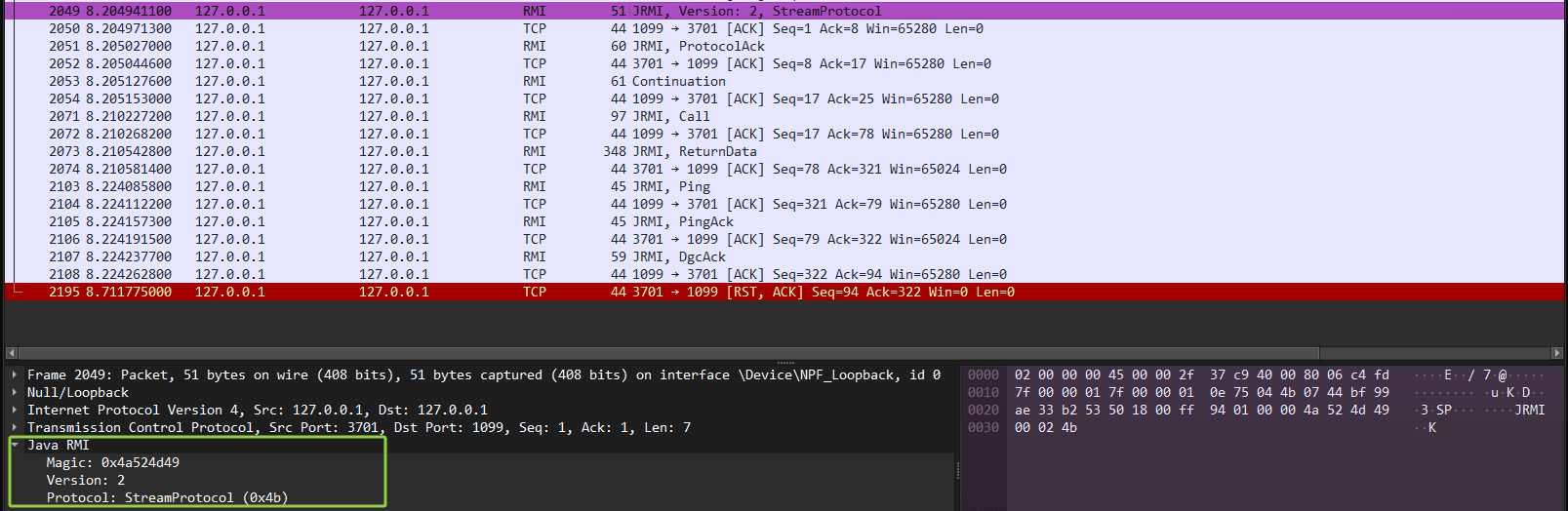

• JRMP 协议握手



• JRMI Call

  远程调用包 可以在ASCII 区域查看到调用方法的名字

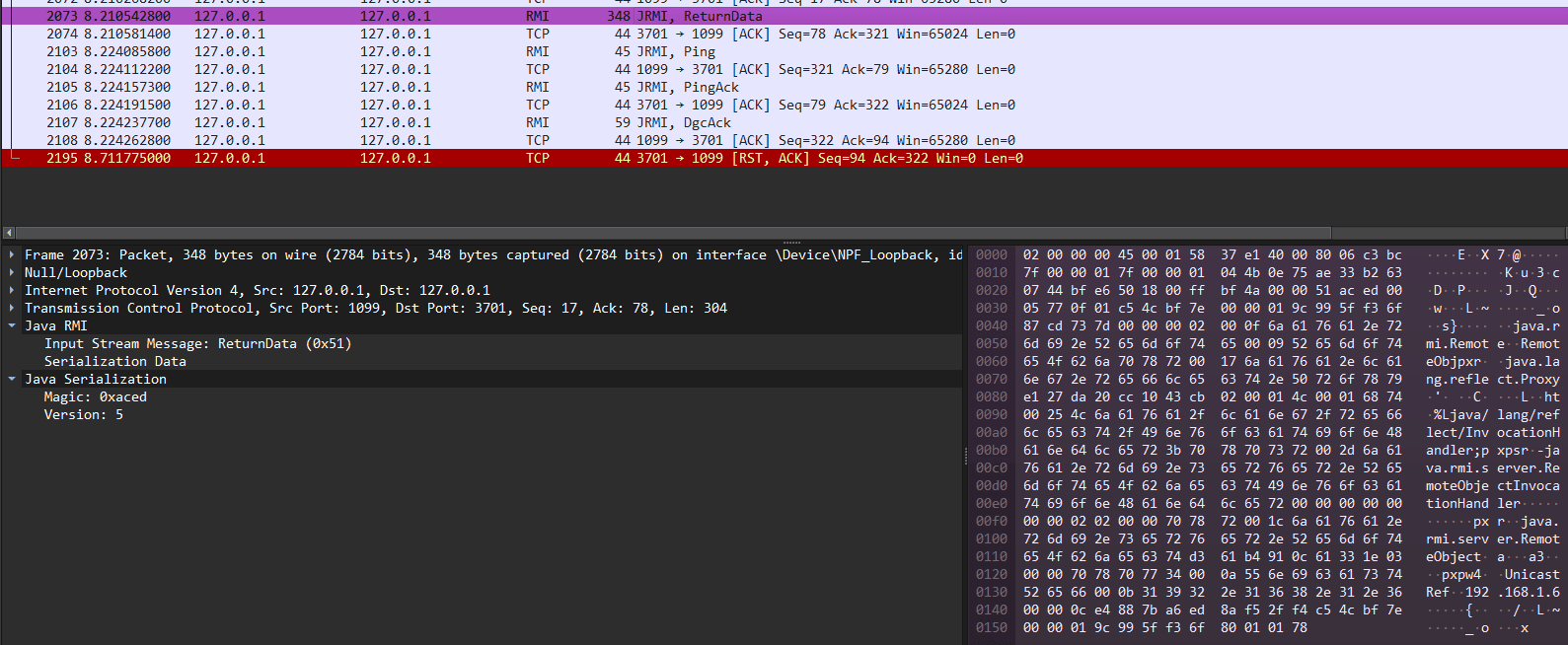

• ReturnData



ReturnData 会返回一个 Stub，也就是存根；里面包含了 ip 地址、端口号等。
接下来客户端会进行解析并对新的端口发起 TCP 链接。

我这里的端口是 00 00 0c e4 ，转换过来就是 3300 port
所以我们继续加正则表达

tcp.port == 1099 || tcp.port == 3300

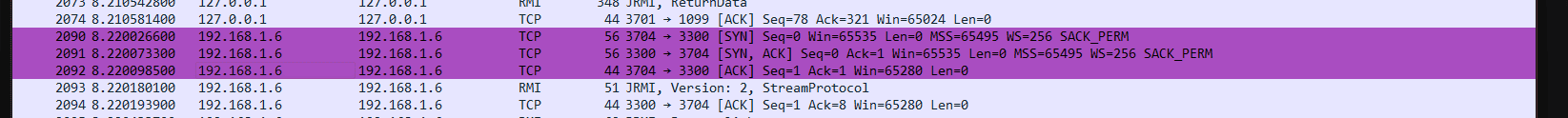

• TCP 链接

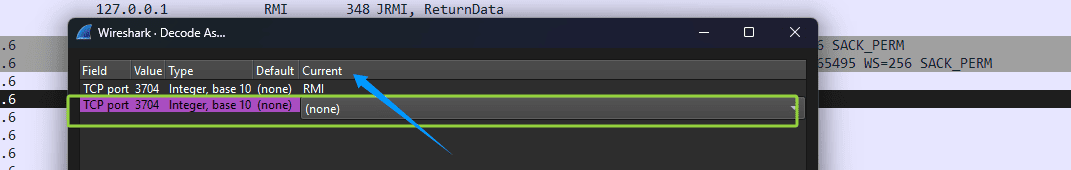

接下来会有一个问题，wireshark 会把对3300端口的访问标记为默认协议，所以我们需要去修改一下：

选中这里本应该是 JRMI 协议请求的 2093号, 右键 Decode as…

选择 Current 这一列，选择 RMI 即可。

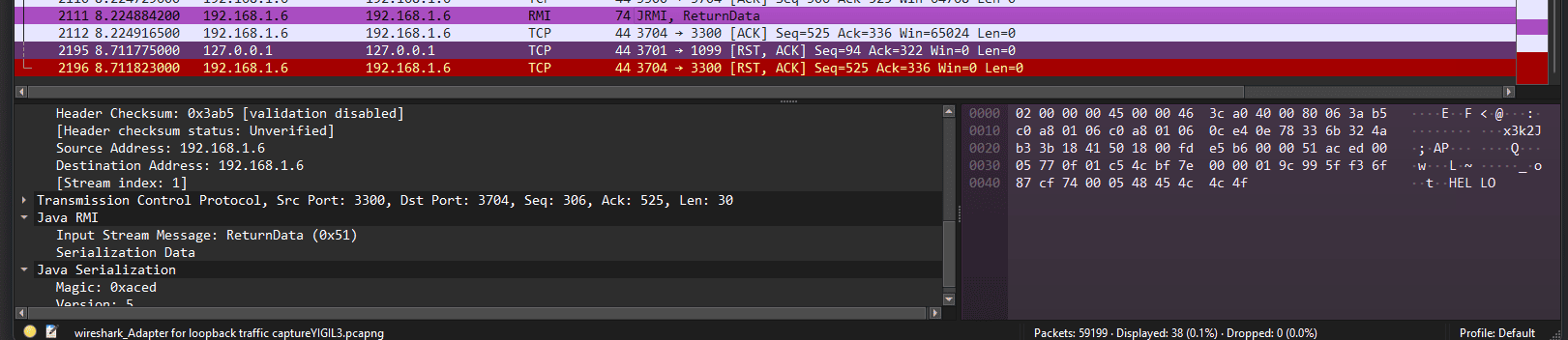

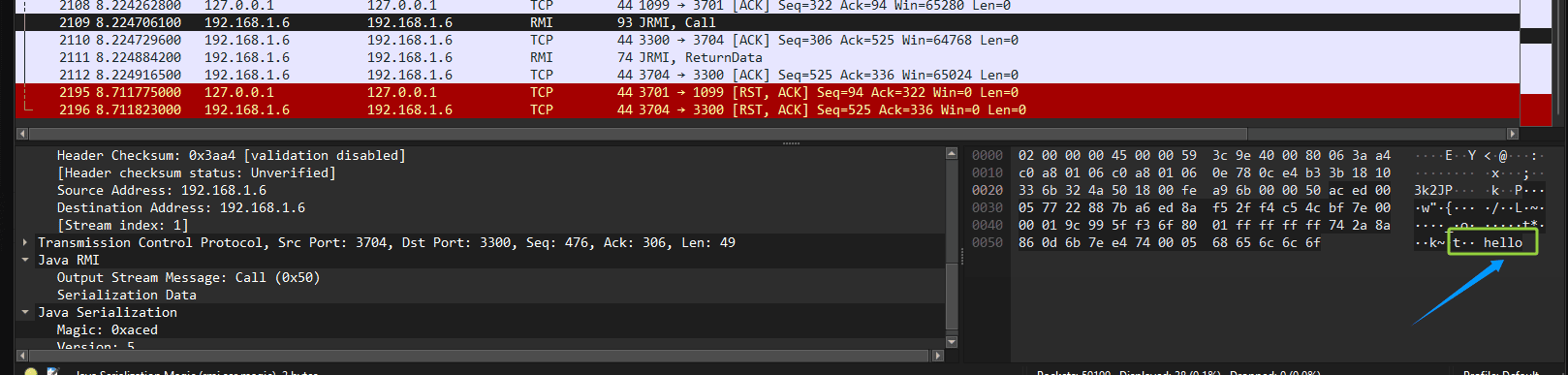

• JRMI Call



• ReturnData



Summary

实际上建立了两次 TCP 链接
第一次是链接1099Register，寻找名字为 hello 的对象(Call)，然后 Register 返回一个序列化的数据，也就是 name=hell0 (ReturnData)；
第二次是链接 Register 分发给客户端的端口。是服务端发送给客户端 Call 的数据；客户端拿到数据后发序列化，链接到新的地址。再一次进行 TCP 协议链接；在此连接中才调用了真正的远程方法，也就是 sayHello

从 IDEA 断点分析 RMI 通信原理

创建远程服务

• 该过程不存在漏洞，因为是在本地创建
  分析如何发布远程对象：

RemoteObj remoteObj = new RemoteObjImpl();

下断点调试跟进

如果这里步入不了可以尝试强制步入。
Mac快捷键 Fn + Shift + Opt + F7

继续跟进

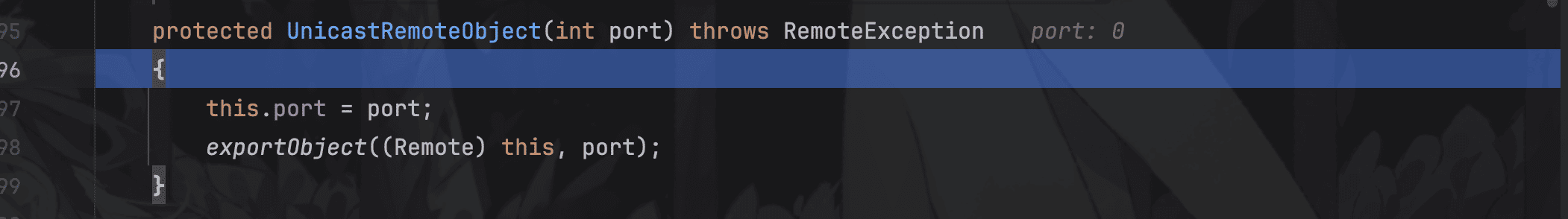

因为实现类中申明了是继承于父类UnicastRemoteObject的，所以会从父类中寻找构造方法。

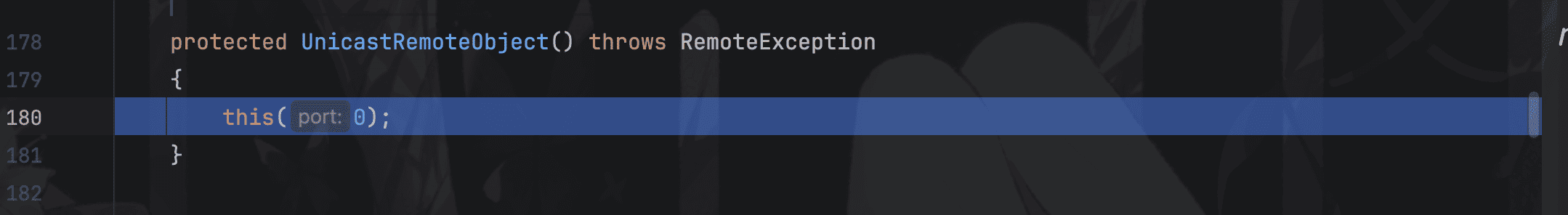

这里默认是 port=0，代表随机端口

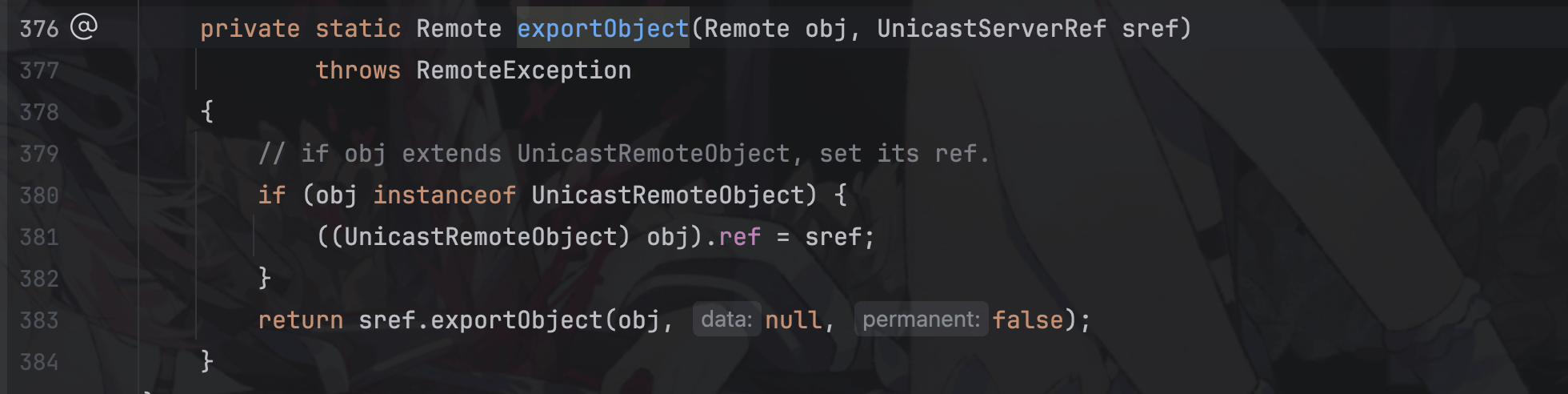

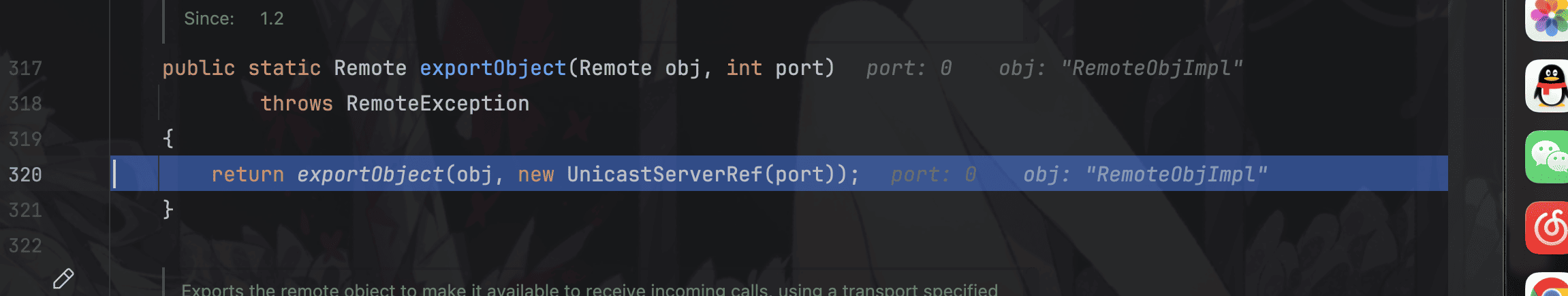

我们跟进到 exportObject 方法中分析

该方法是一个静态函数，第一个参数为 obj 对象，第二个参数是 new UnicastServerRef(port)

在实现类中有这么一段代码：

public RemoteObjImpl() throws RemoteException {
    //    UnicastRemoteObject.exportObject(this, 0); // 如果不能继承 UnicastRemoteObject 就需要手工导出
}

可以看出来这段代码就是实现网络连接的关键点

跟进第二个参数：
（这里 Mac 可以按 Shift + Fn + F7 来选择参数步入）

(如果这里步入到了 class 文件中，添加 sun 包，详见 cc 1)

这里就算是一个网络引用的类

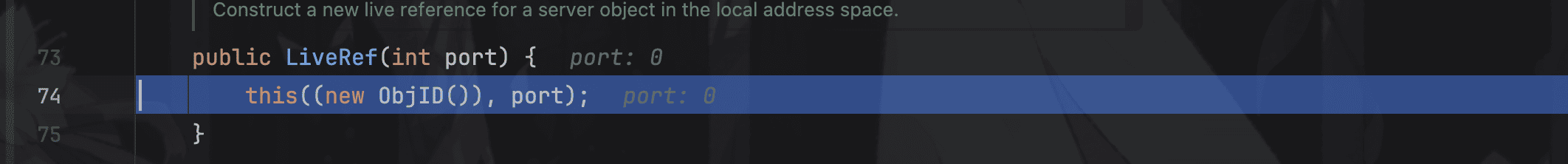

跟进 LiveRef 方法

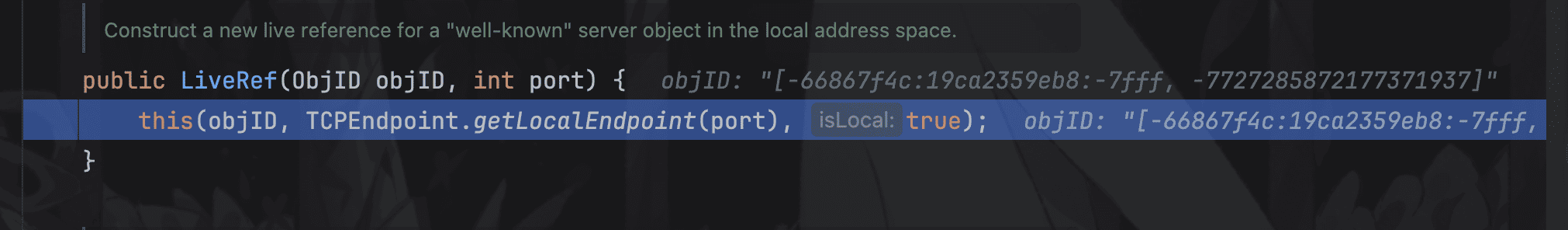

继续跟进 this

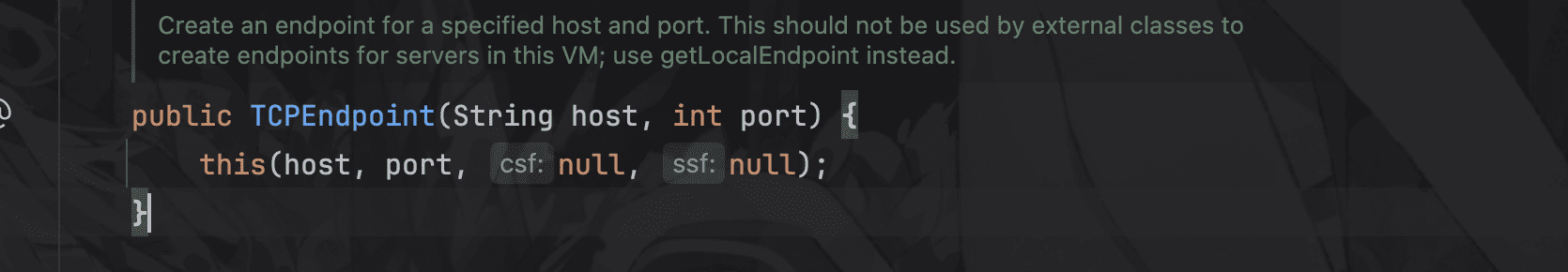

看到了 TCPEndpoint 类，进入看一下构造方法

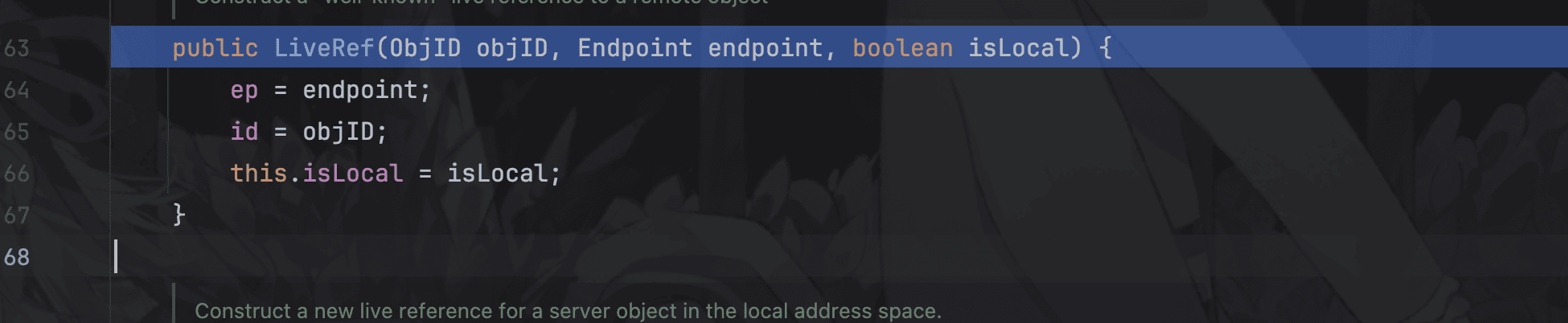

传入一个 ip 和一个 port；继续跟进到 this 构造函数中

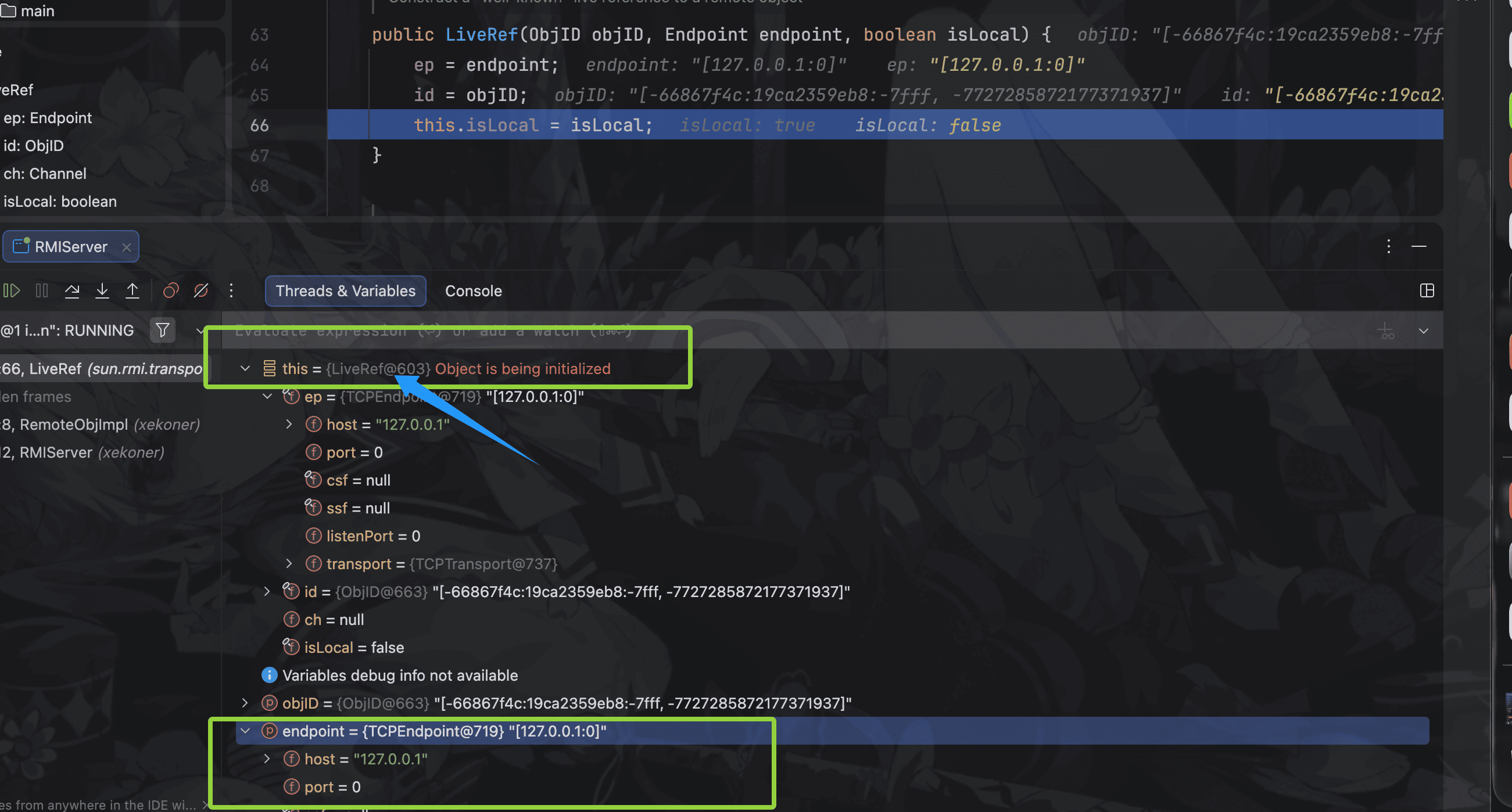

看到数据是放在 endpoint 中，而 endpoint 又封装于 LiveRef，所以也可以理解为数据存放于 LiveRef，并且 LiveRef 只会存在一个。

以上就是 LiveRef 创建的过程

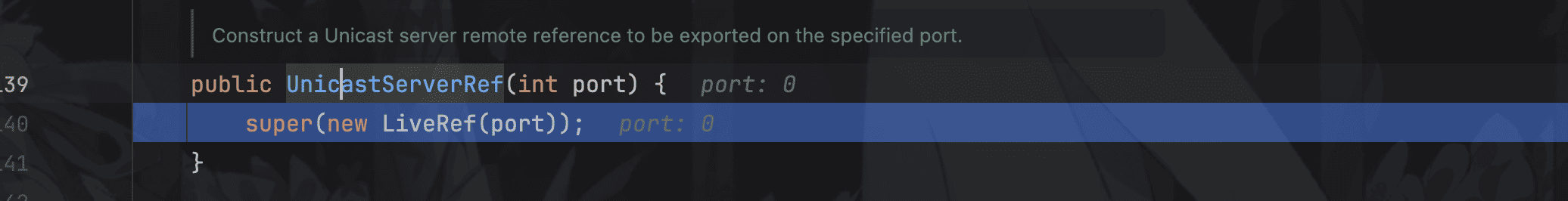

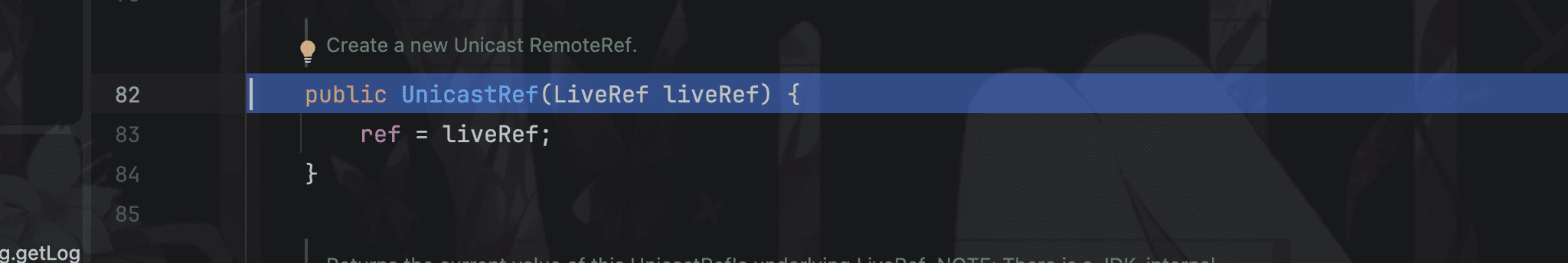

回到 super(new LiveRef(port)); 处，进入 super 父类中查看：

只是作为赋值，继续 F7 步进
看到出现了 stub

这里解释一下为什么会出现 stub：

RMI 在 Server 中会创建一个 stub，然后 stub 会传到 RMI register 中，最后让 RMI Client 获取 stub。

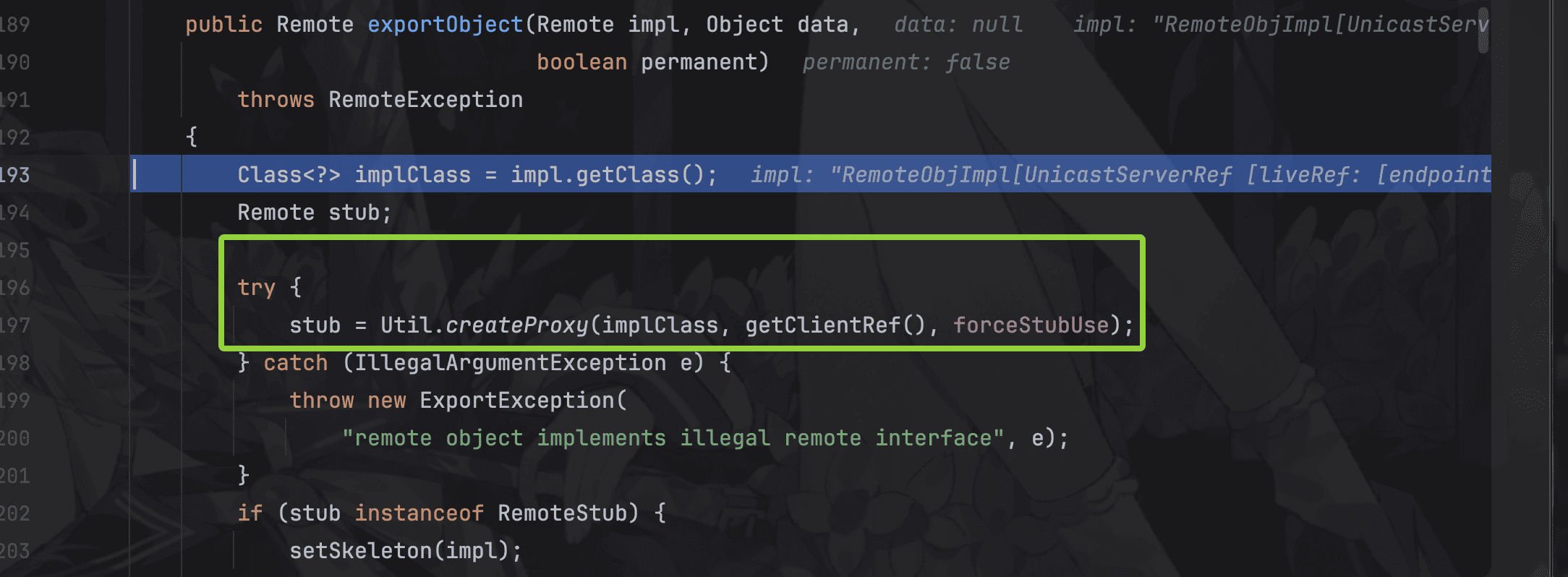

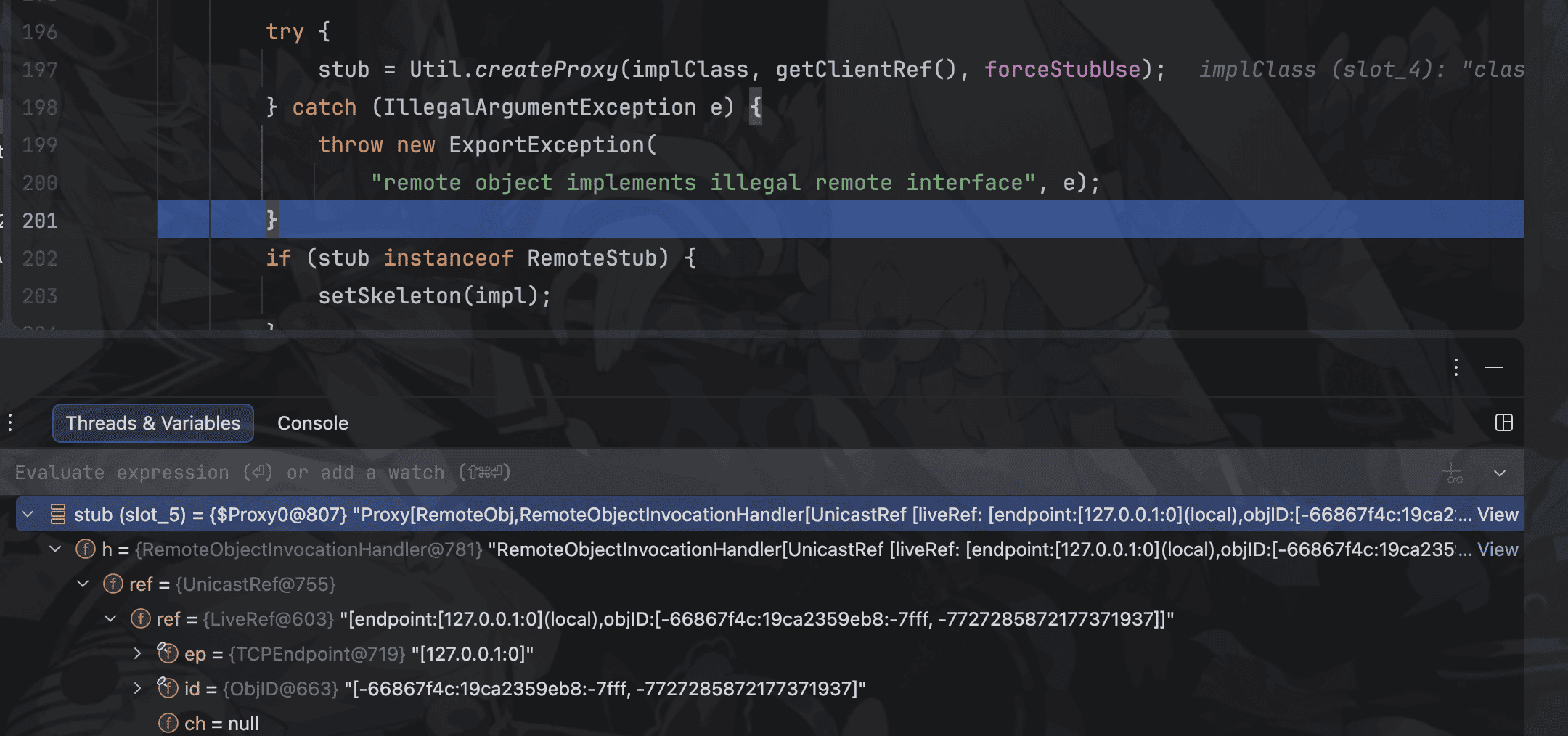

我们先研究 stub 产生的步骤，跟进 createProxy 方法

此处的判断我们先不研究，后续会学。

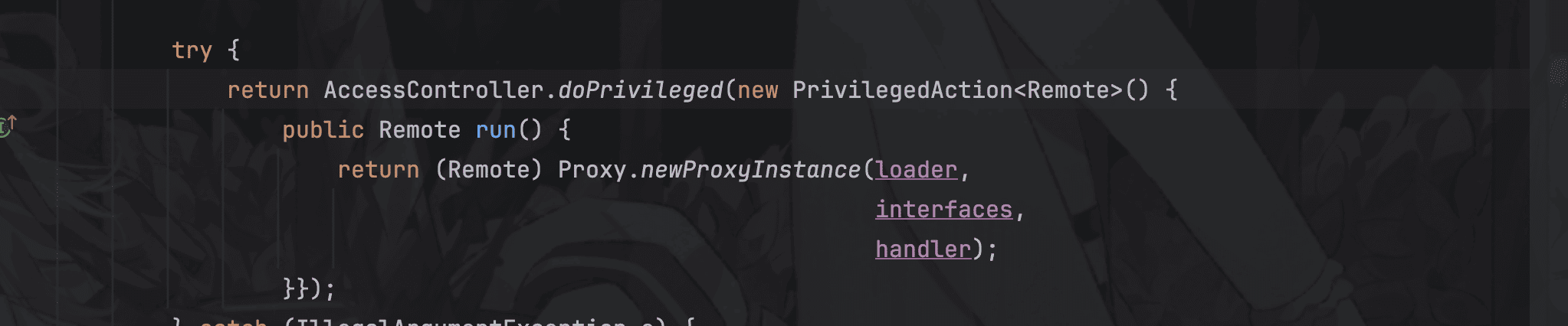

后面就是标准的创建动态代理的方法

第一个参数，类加载器为 AppClassLoader，第二个参数是一个远程接口，第三个参数是调用处理器，调用处理器里面只有一个 ref，就是我们之前看到的一路封装的 ref

走到此处就已经把动态代理创建完成了

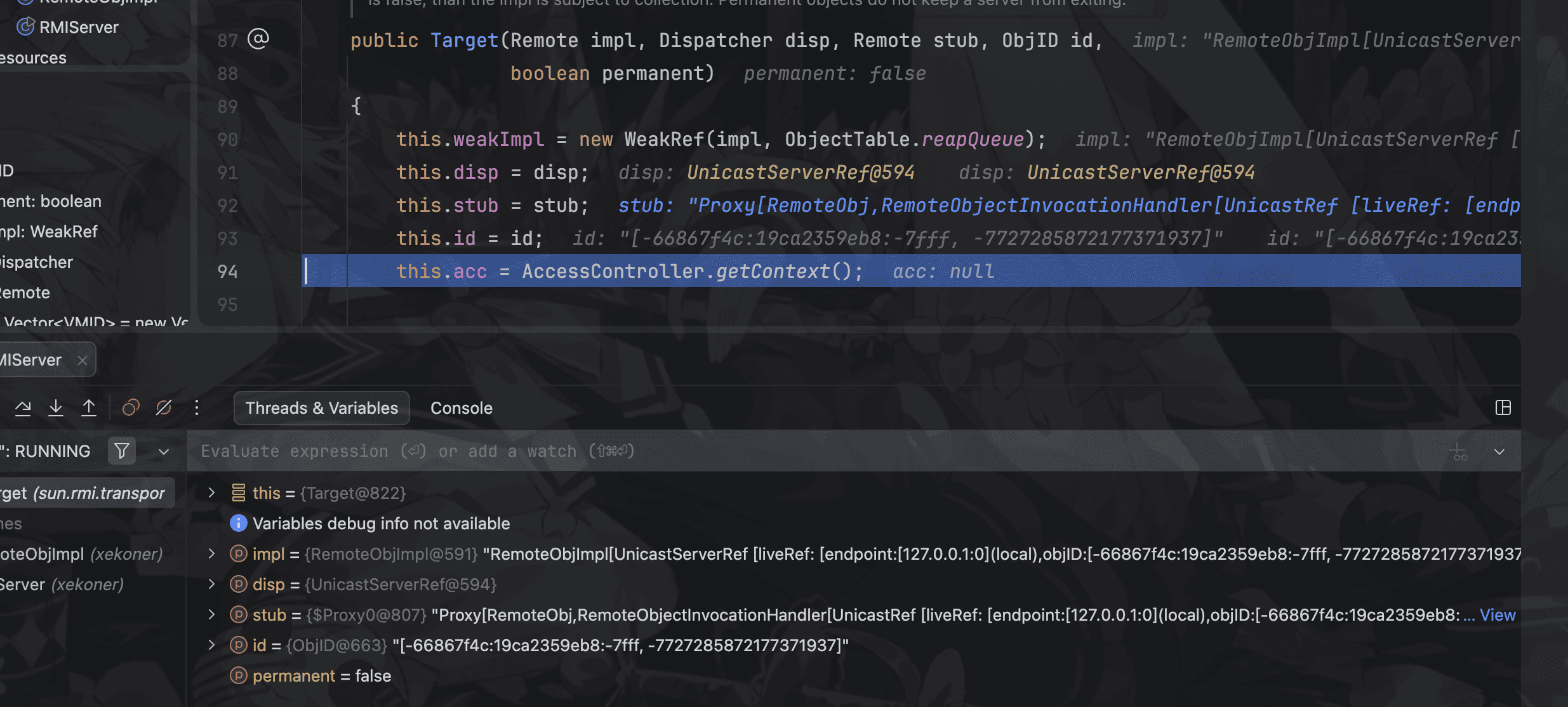

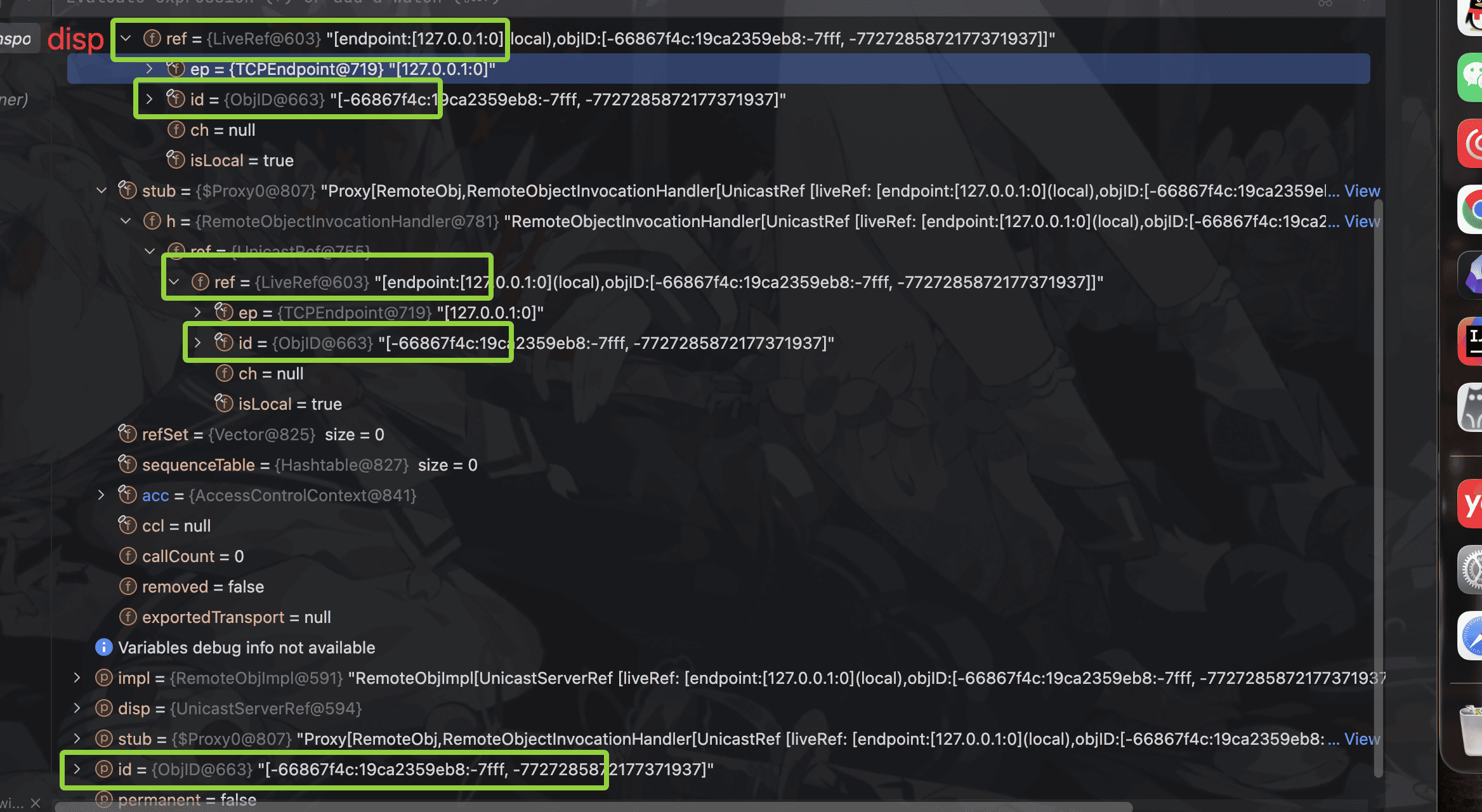

接下来创建了一个新的 Target，也就是一个总的封装，把所有有用的东西都放在 Target 中

可以看到 ref 和 id 都是相同的。

F8 走到 new Target 的下一条语句，分发 target

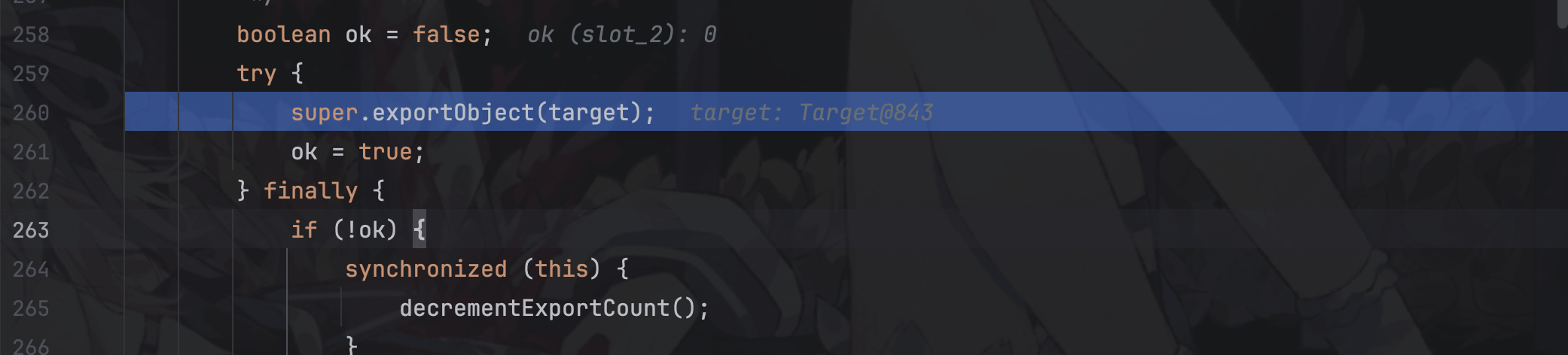

ref.exportObject(target);

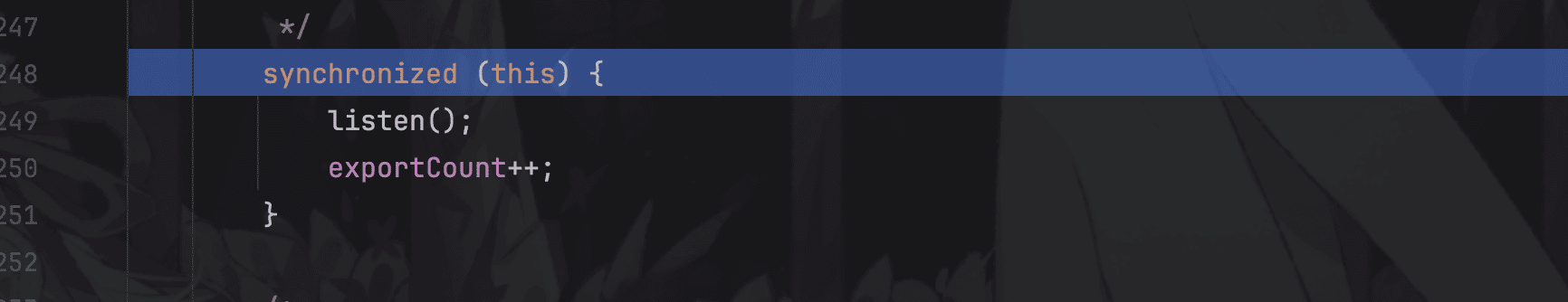

走到这里，是真正处理网络请求的地方。

TCPEndpoint ep = getEndpoint();

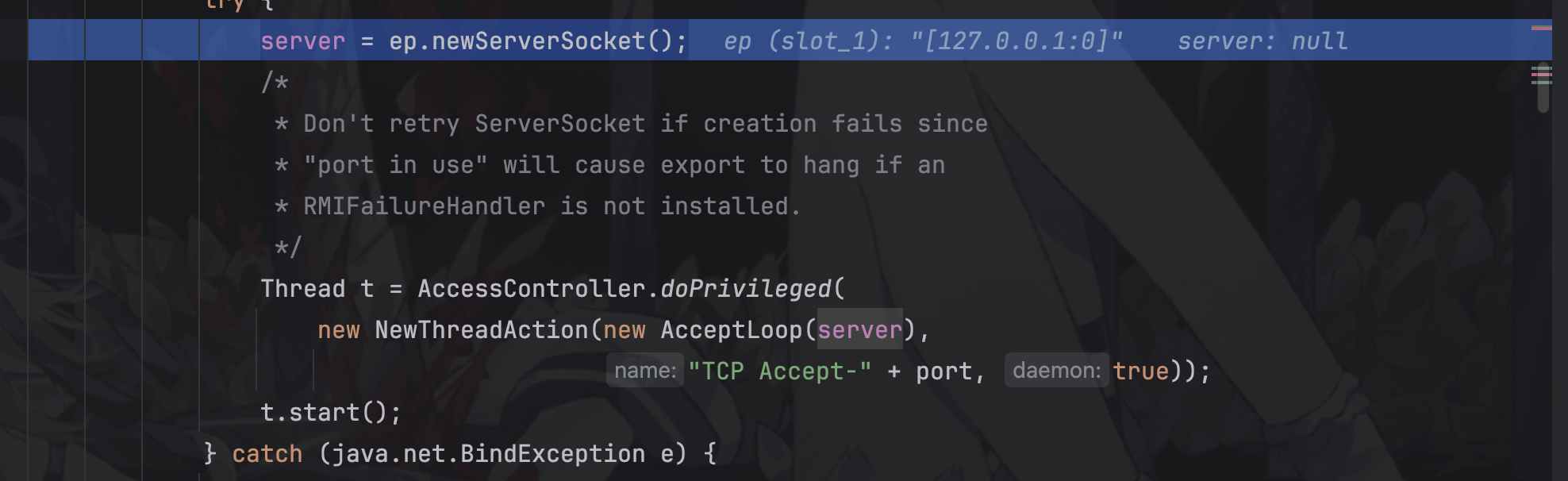

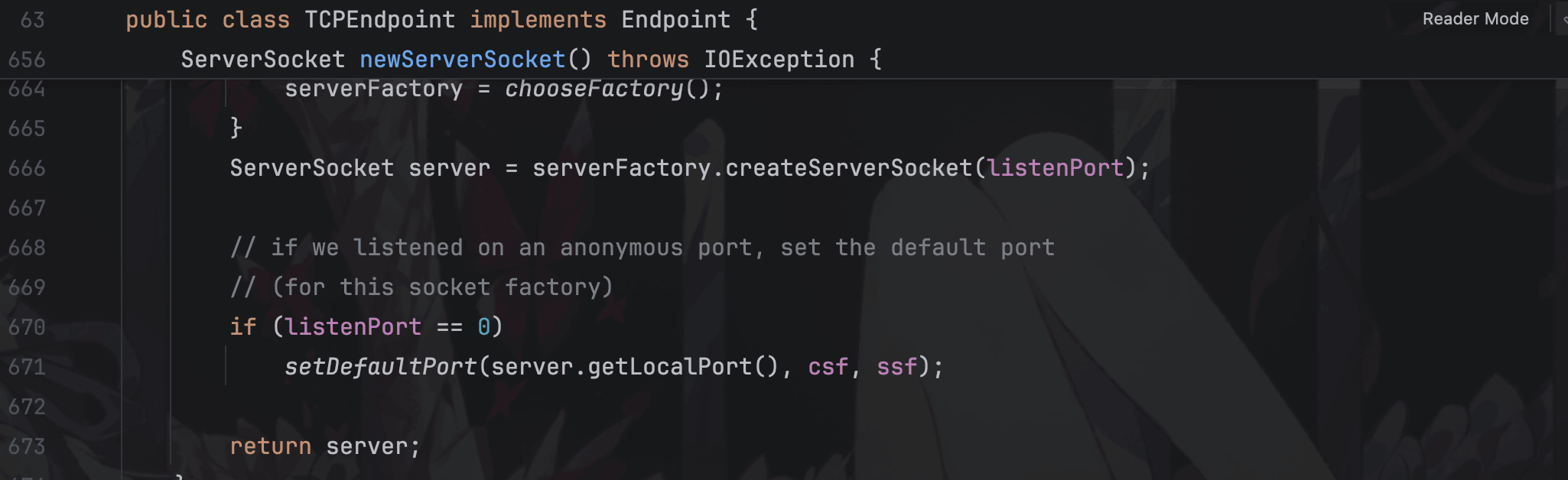

获取了 TCPEndpoint，继续往下走到 server = ep.newServerSocket();

创建了一个新的 socket，已经准备好了等待别人来连接，

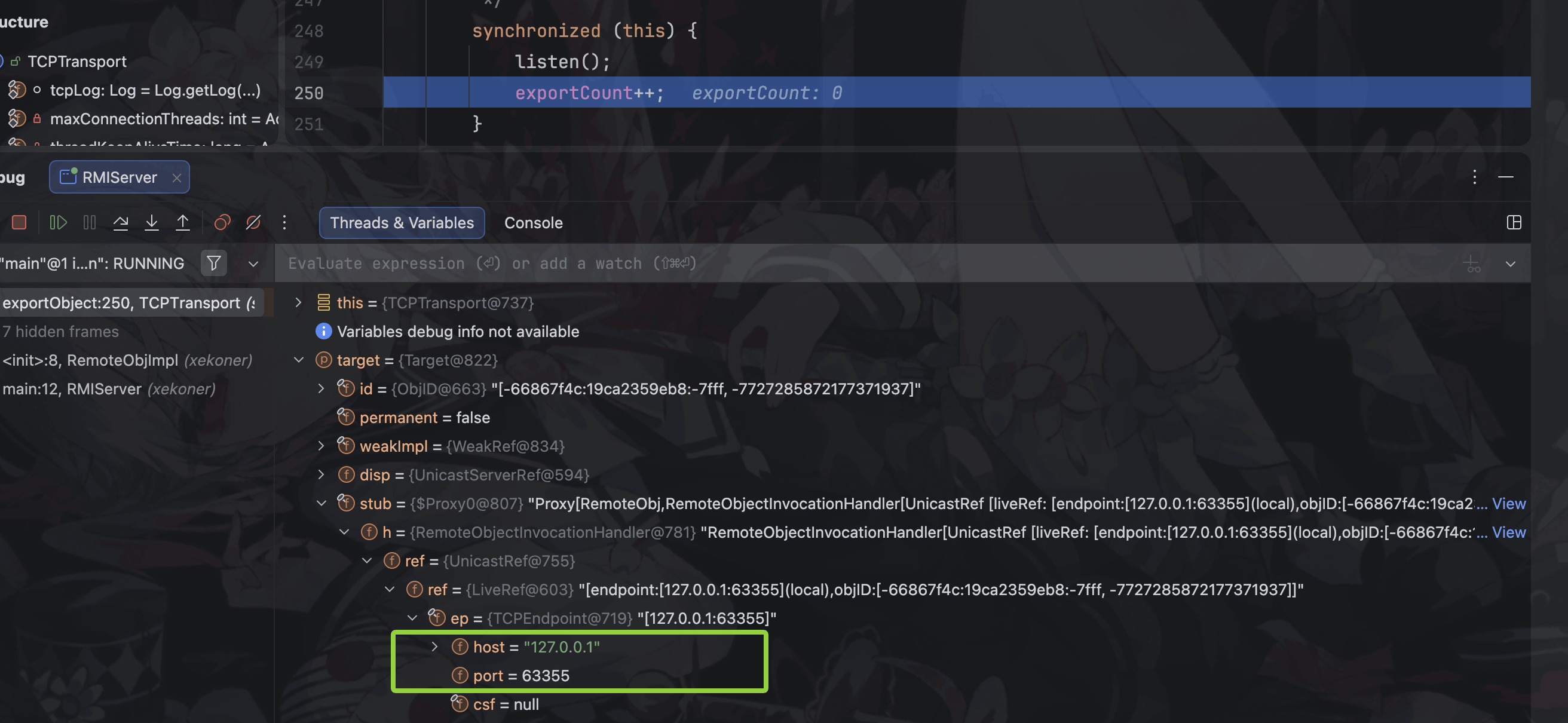

并且会给 port 进行赋值：

赋值逻辑如下：如果 listen 为 0，则随机赋一个值

发布完成后 RMI 会把所有的信息都保存在两个 table 中，有点像日志。

• 小结
  不算难，只是代码逻辑很复杂。
  远程发布对象，用 exportObject() 指定到发布的 ip 和端口，端口为随机值。
  只是赋值和封装的部分很复杂。

发布完成后的记录，只需要知道是保存在静态的 HashMap 中。

这一块就是服务端自己创建远程服务的一个操作，所以这一块是不存在漏洞的。

创建注册中心 + 绑定

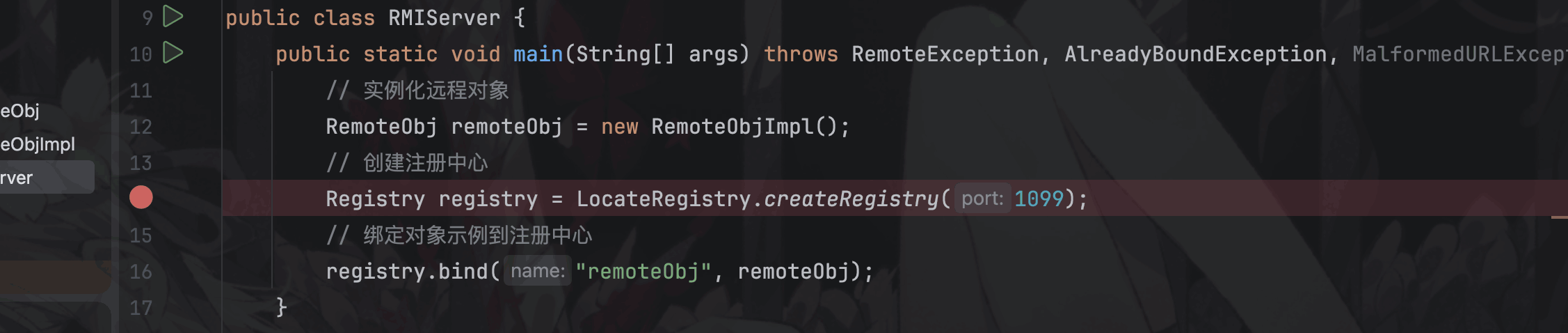

下断点：

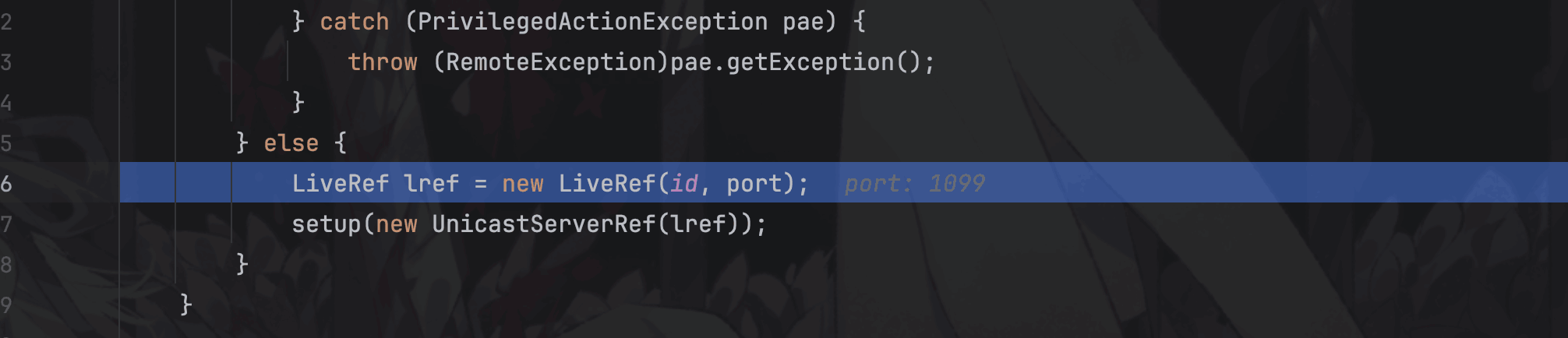

走到这里：

看到是创建了一个 LiveRef 和一个新的 UnicastServerRef
和上面分析的创建远程对象很相似

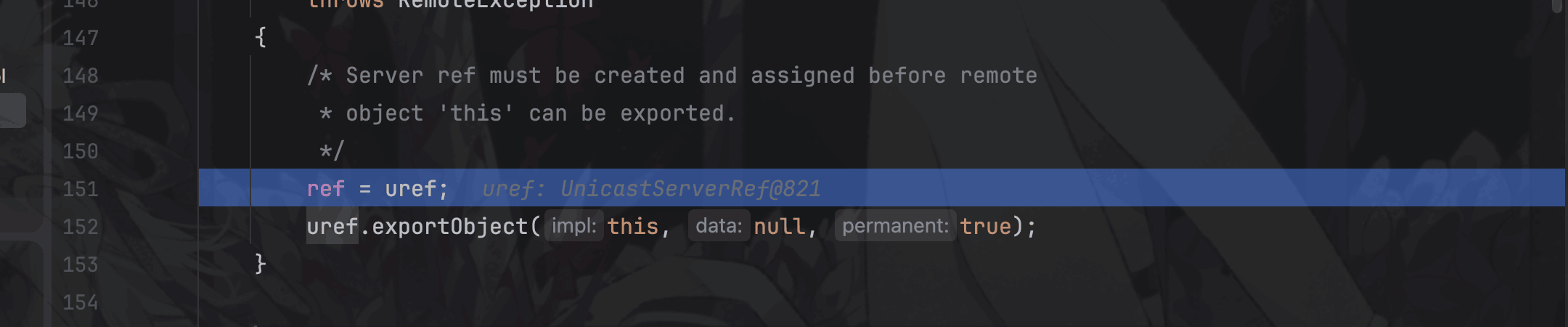

跟进这里的 setup 看一下：

和之前的代码一样

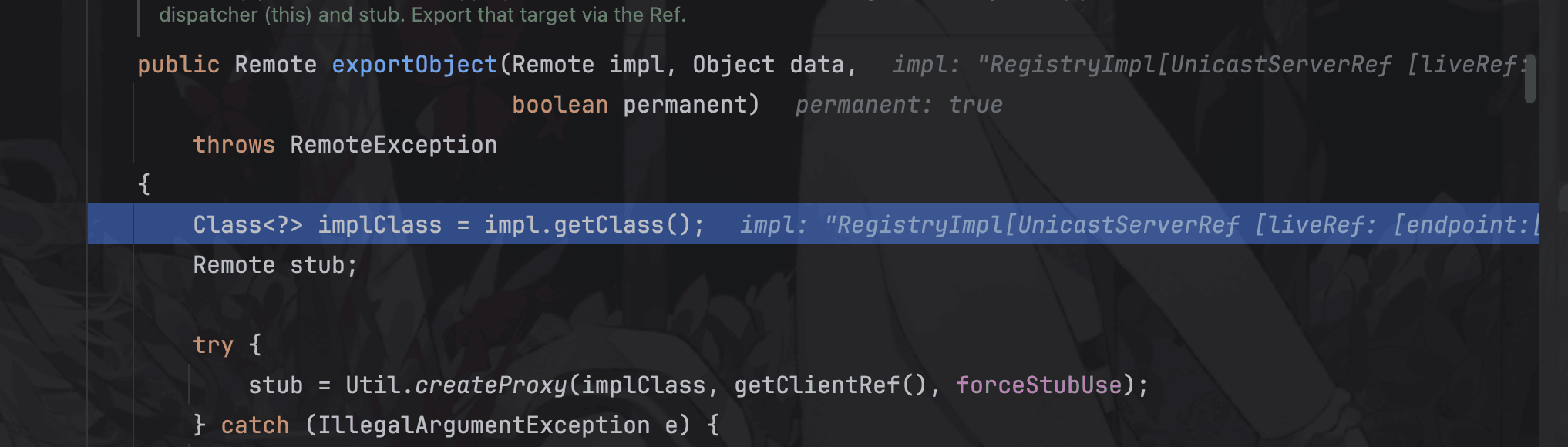

看到只是传入的第三个参数有区别，创建远程服务时候是 false，现在创建注册中心的时候是 true。

第三个参数为 permanent ，意为永恒的。
这就代表创建注册中心的时候是一个永久对象，但之前创建远程服务的时候是临时对象

接下来就是和创建远程对象一样了，创建 stub 的阶段。

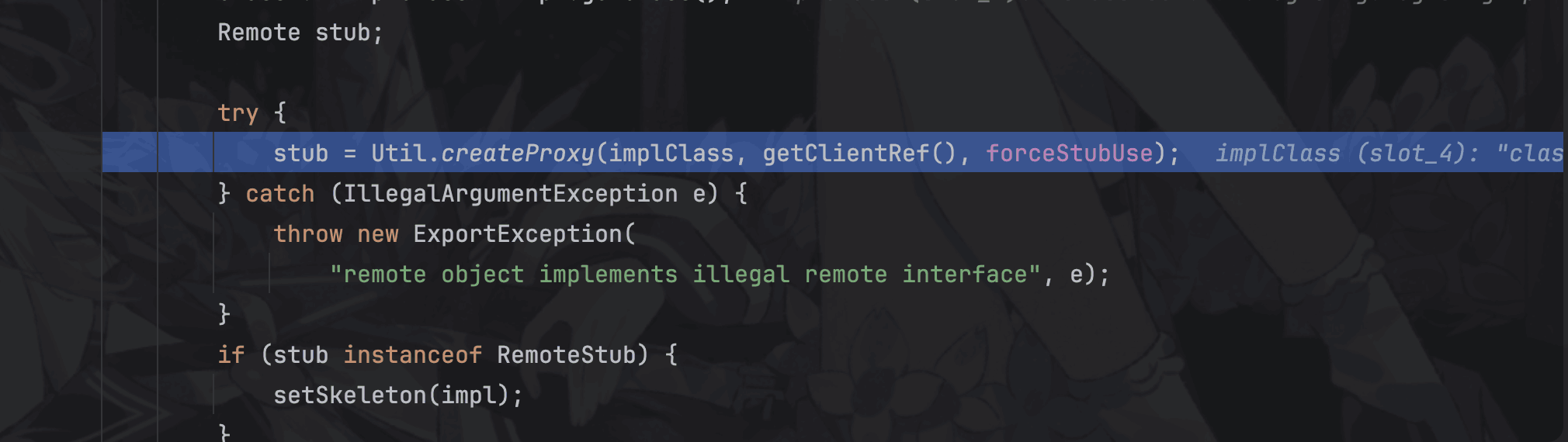

但是在 stub 创建过程中又不一样了，跟进看一下：

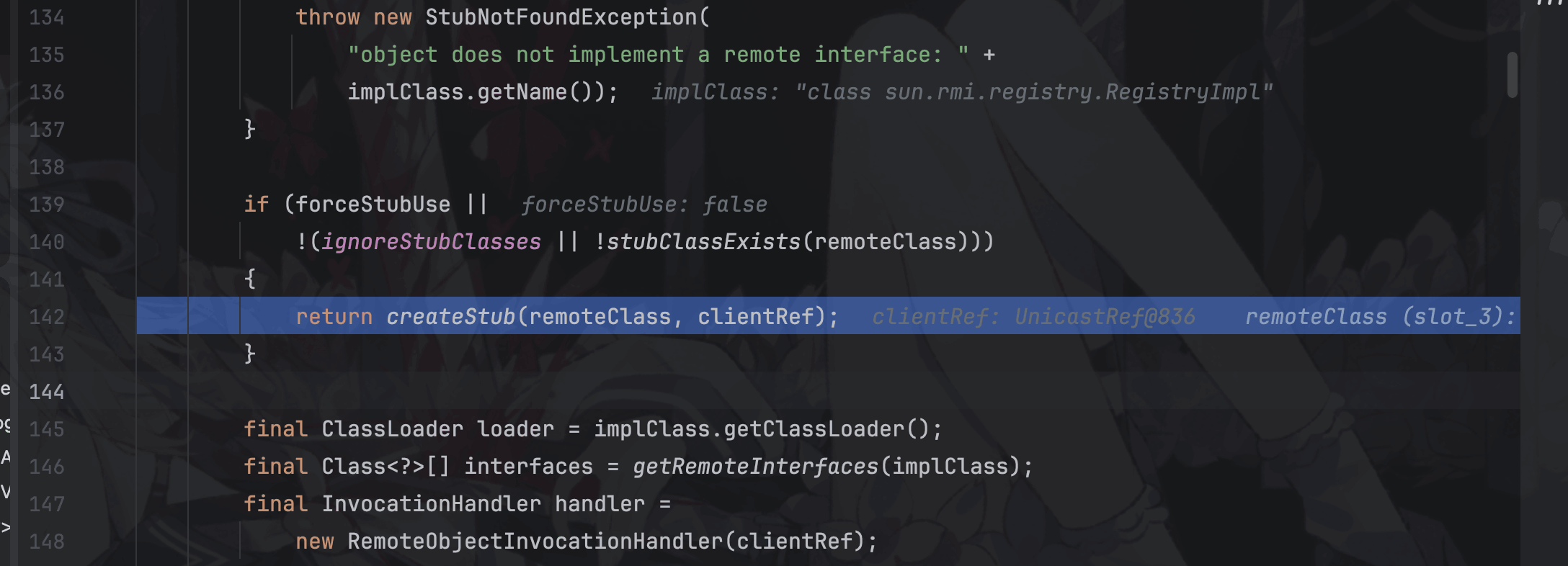

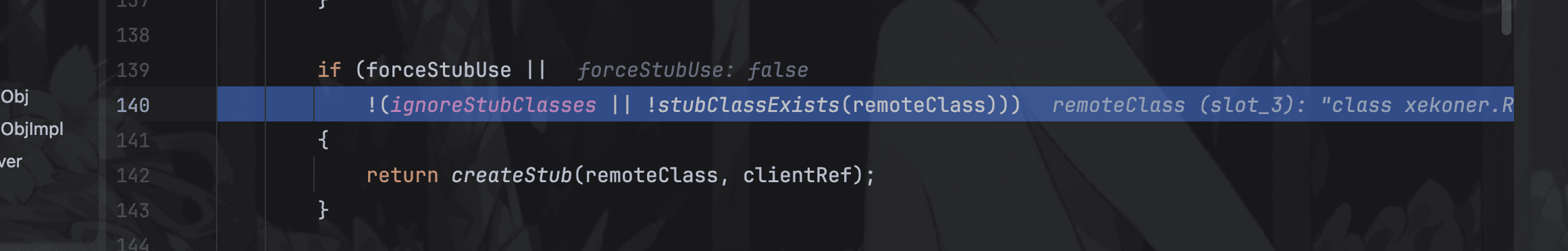

在 if 逻辑中进入 !(ignoreStubClasses || !stubClassExists(remoteClass))) 中的 stubClassExists 查看

private static boolean stubClassExists(Class<?> remoteClass) {
    if (!withoutStubs.containsKey(remoteClass)) {
        try {
            Class.forName(remoteClass.getName() + "_Stub",
                          false,
                          remoteClass.getClassLoader());
            return true;

        } catch (ClassNotFoundException cnfe) {
            withoutStubs.put(remoteClass, null);
        }
    }
    return false;
}

也就是判断是否能找到 当前类名 + "_Stub" 这个类

走一下这个 if，发现是可以走进去的，也就是可以找到该类。

对比一下创建远程服务阶段，
创建注册中心是进入 createStub 方法
而创建远程服务是直接创建动态代理

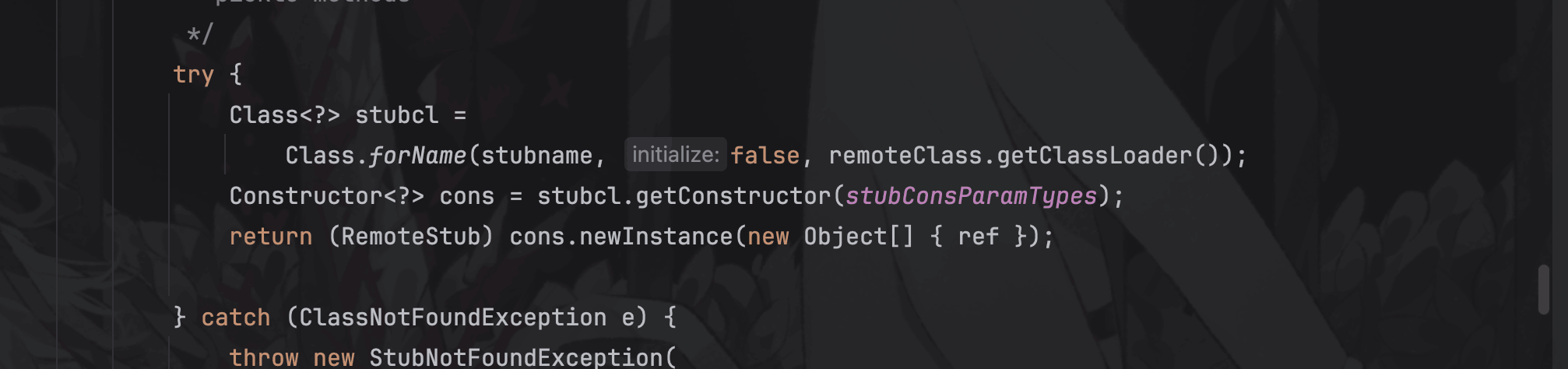

方法内就是通过反射创建这个对象，里面放了 ref

相比于创建远程服务是直接代理创建，现在是 forName 创建，但是里面放的都是 ref，是一样的。

继续往下走

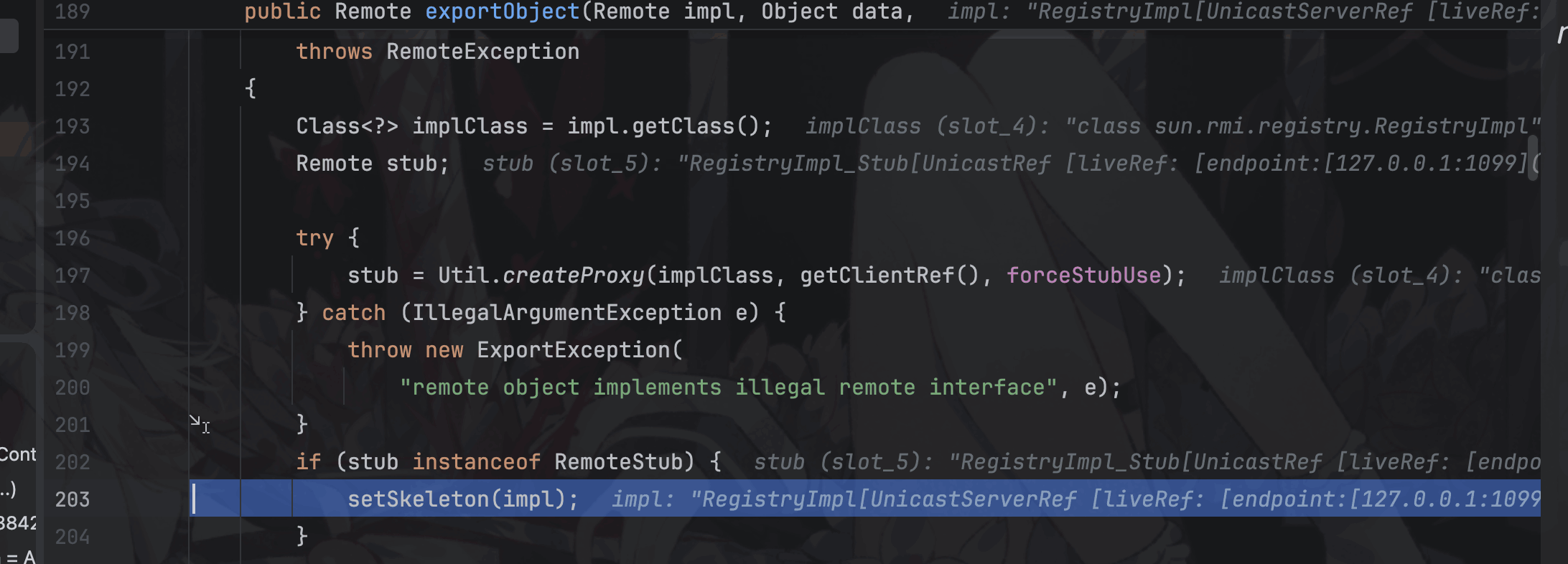

会进入到 setSkeleton 方法中

里面就是 createSkeleton 方法创建 skel

继续走到 Target 方法

这里还是和之前一样，没什么好说的，继续往下走到这里：

调用了一个 putTarget 方法，把封装的数据放进去，跟进看一下都放了什么东西进去

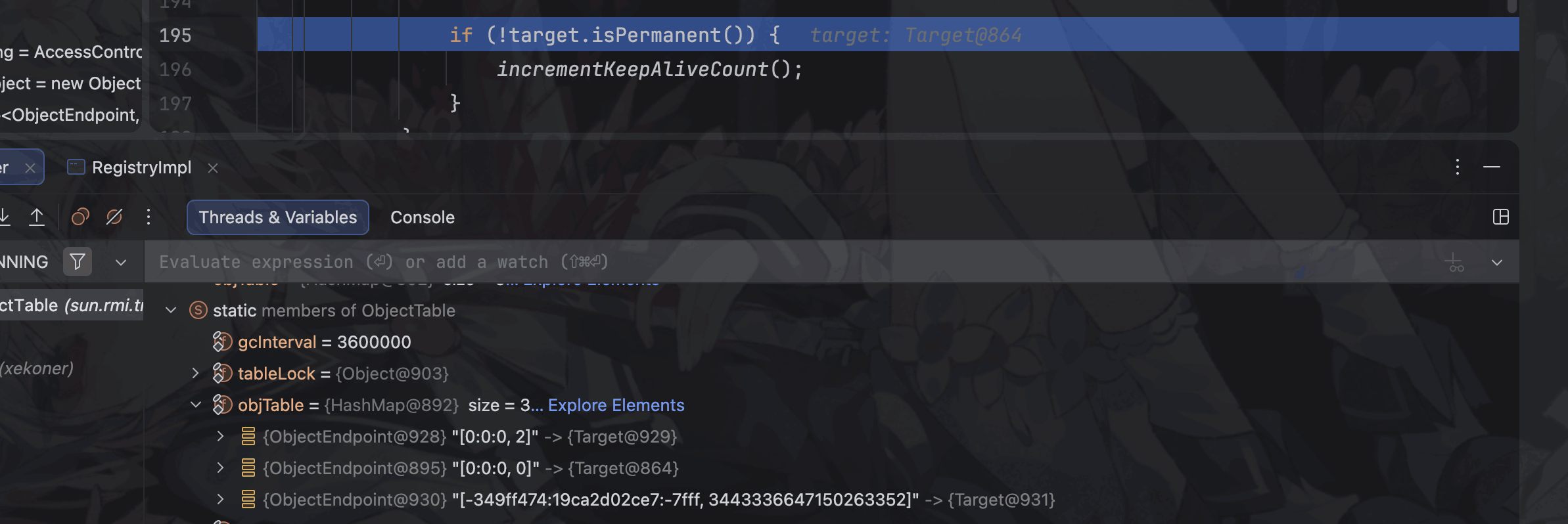

static -> objTable

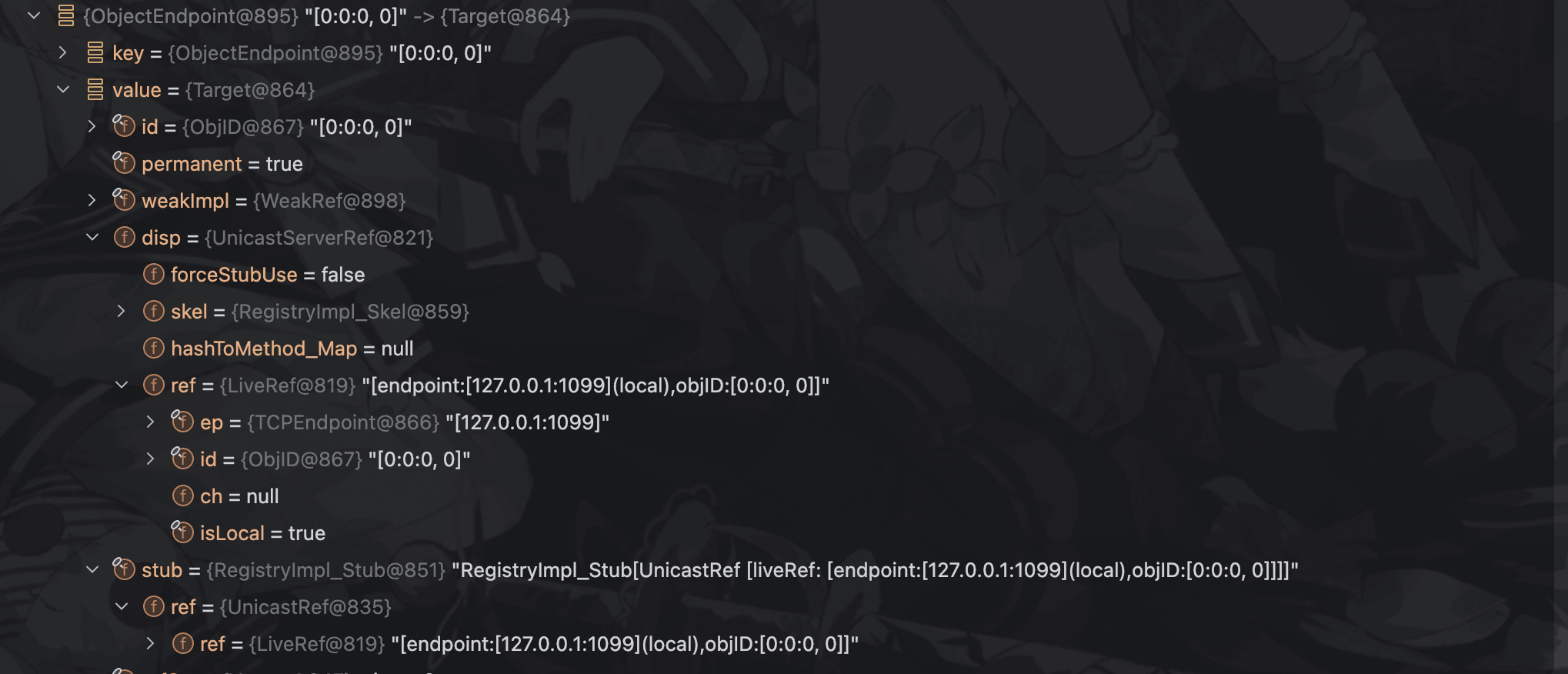

可以看到有三个表，逐个分析一下：

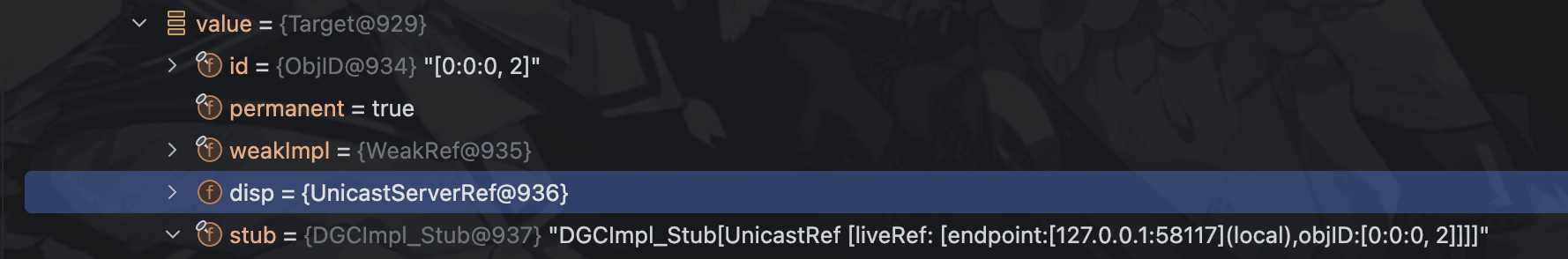

第一个表中的 stub 是 DGCImpl_Stub，是分布式垃圾回收的一个对象，不是我们刚才创建的但是很重要：

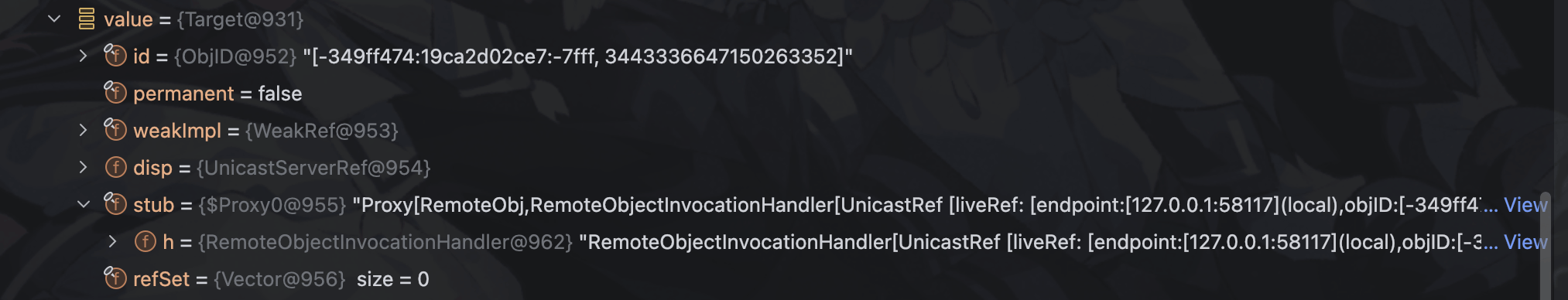

第二个表，最开始创建远程服务的 stub：

第三个表就是我们刚刚创建的：

所以这里就是起了几个远程服务，一个端口是固定的，另外两个是不固定的。为什么会有三个 Target 后面学。

• 绑定
  绑定，也就是最后一步，bind 操作

registry.bind("remoteObj", remoteObj);

下断点然后调试：

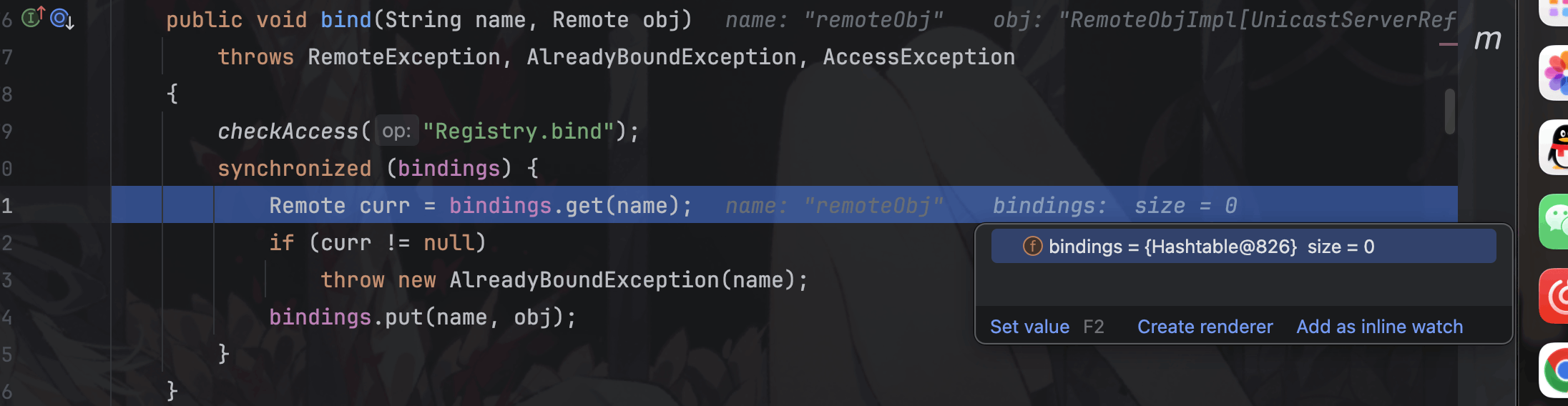

checkAccess 方法，就是检测是否在本地绑定。是会通过的。

下一句就是检查 binding 这里是否有内容，bindings 就是一个 hashtable，如果有数据的话会抛出异常。

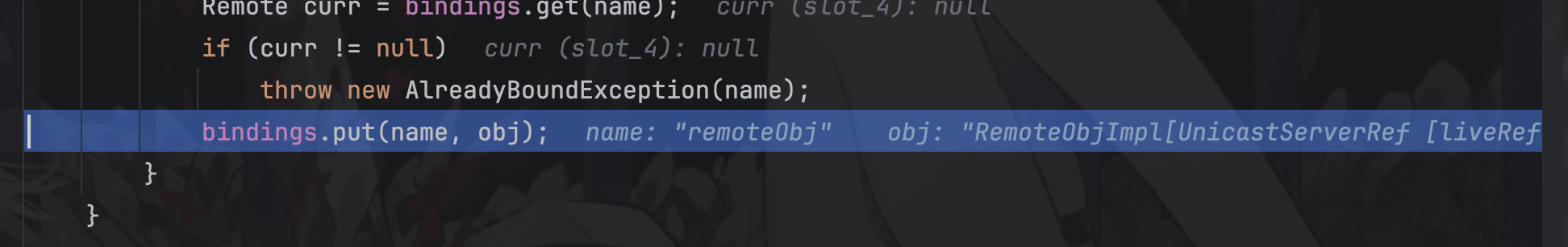

继续走就是 put 了，很好理解，就是把名字和远程对象 put 进去。

• 小结
  其实依旧挺简单的，依旧是代码逻辑非常复杂。
  和创建远程对象很类似，只不过多了一个持久对象，这个对象就是注册中心。

绑定的话也很简单，就判断判断然后 put 进去了。

客户端请求注册中心 - 客户端

• 客户端请求部分是存在漏洞的，上面在 wireshark 抓包的时候分析过了，RMI 是一个基于序列化的 java 远程方法调用机制，有一些有问题的反序列化。

客户端的请求分为三个部分，获取注册中心，查找对象，调用方法。

• 获取注册中心：
  这一部分不存在漏洞。

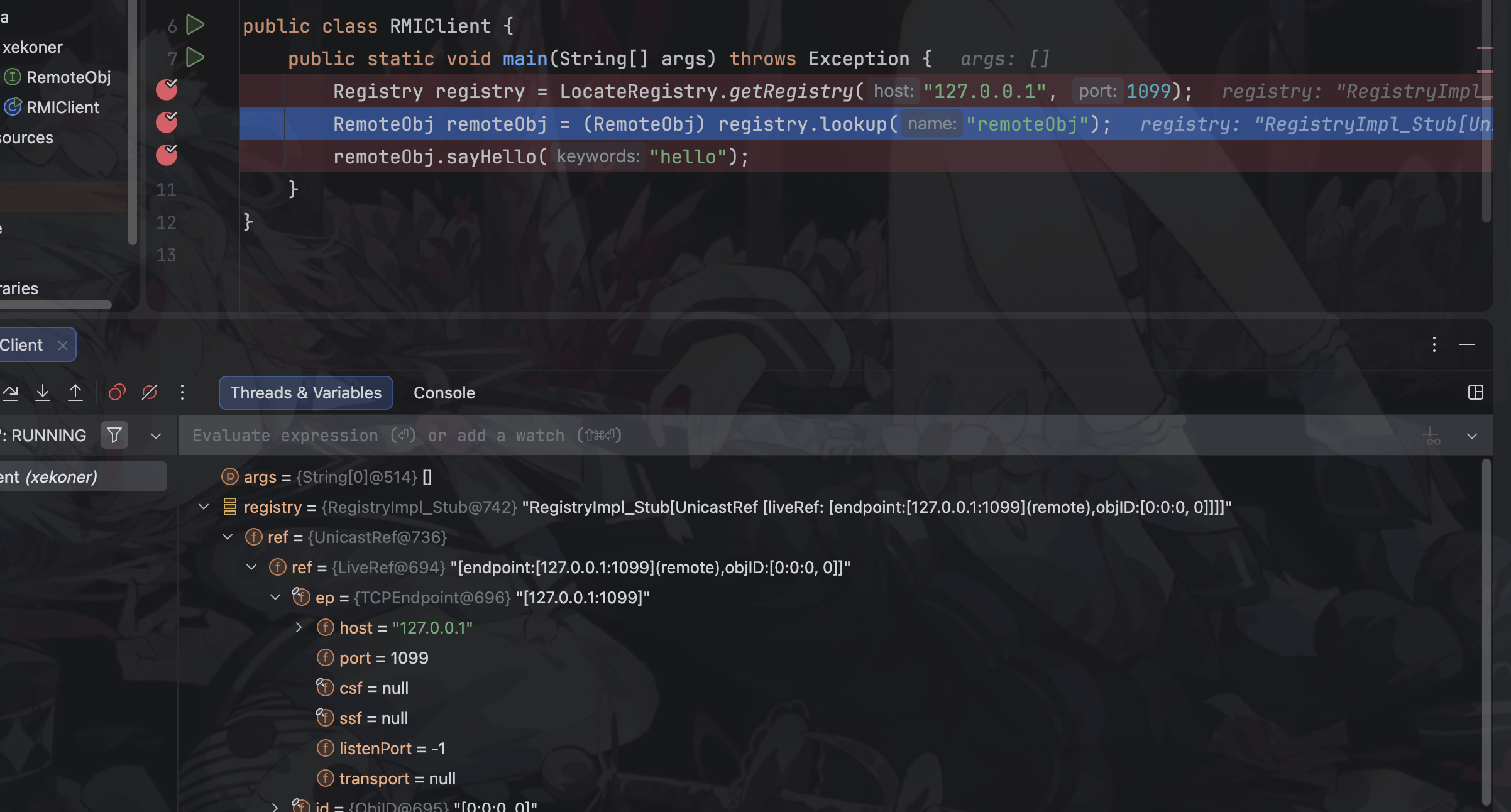

三行代码都下断点后开始调试

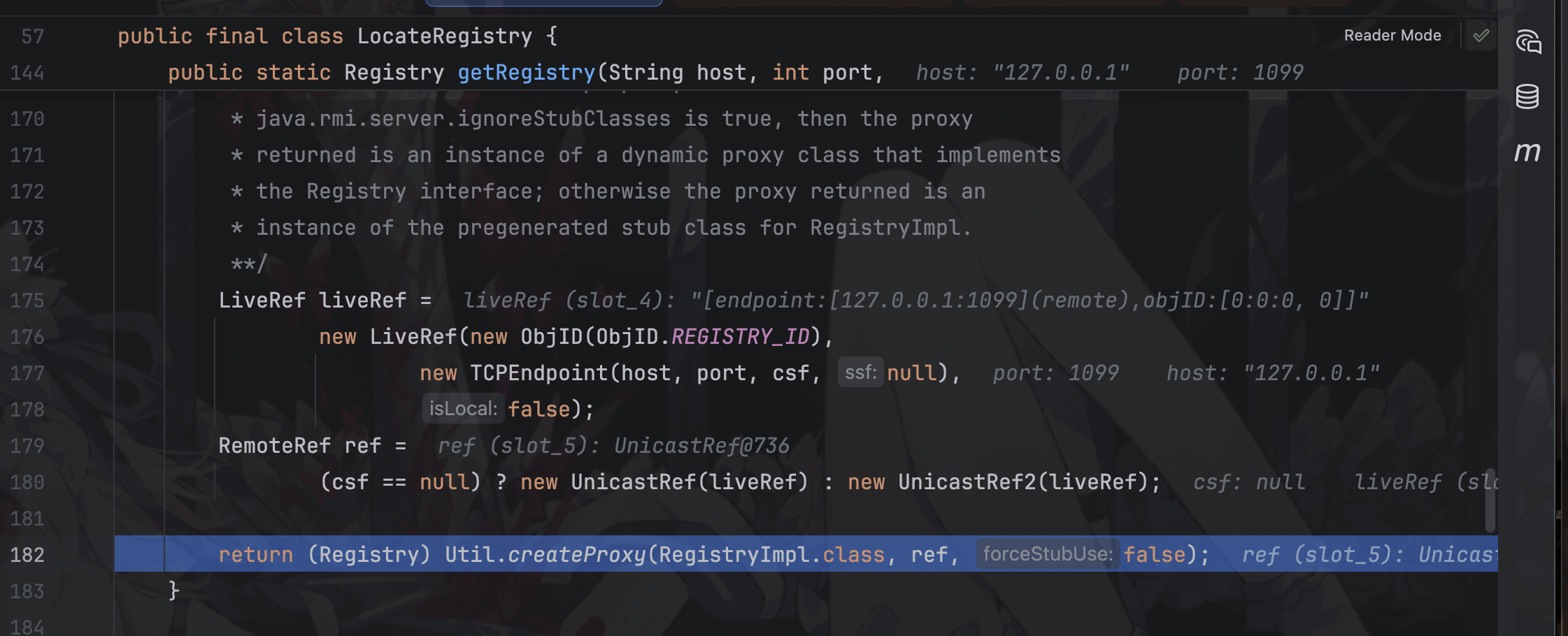

会进入 getRegister 方法中

可以看到是先创建了一个 liveRef 对象，把 ip、port 传入；然后进行封装。

这里的 createProxy 流程是和前面的创建 stub 一样的，新建了一个 ref，把该封装的东西都封装到 Ref 中。

就获取到了注册中心的 Ref，是在服务端给的参数，本地重新创建的 stub。

获得到注册中心的 stub 对象，接下来要去查找远程对象。

• 查找远程对象
  这里对应的是第二个断点处

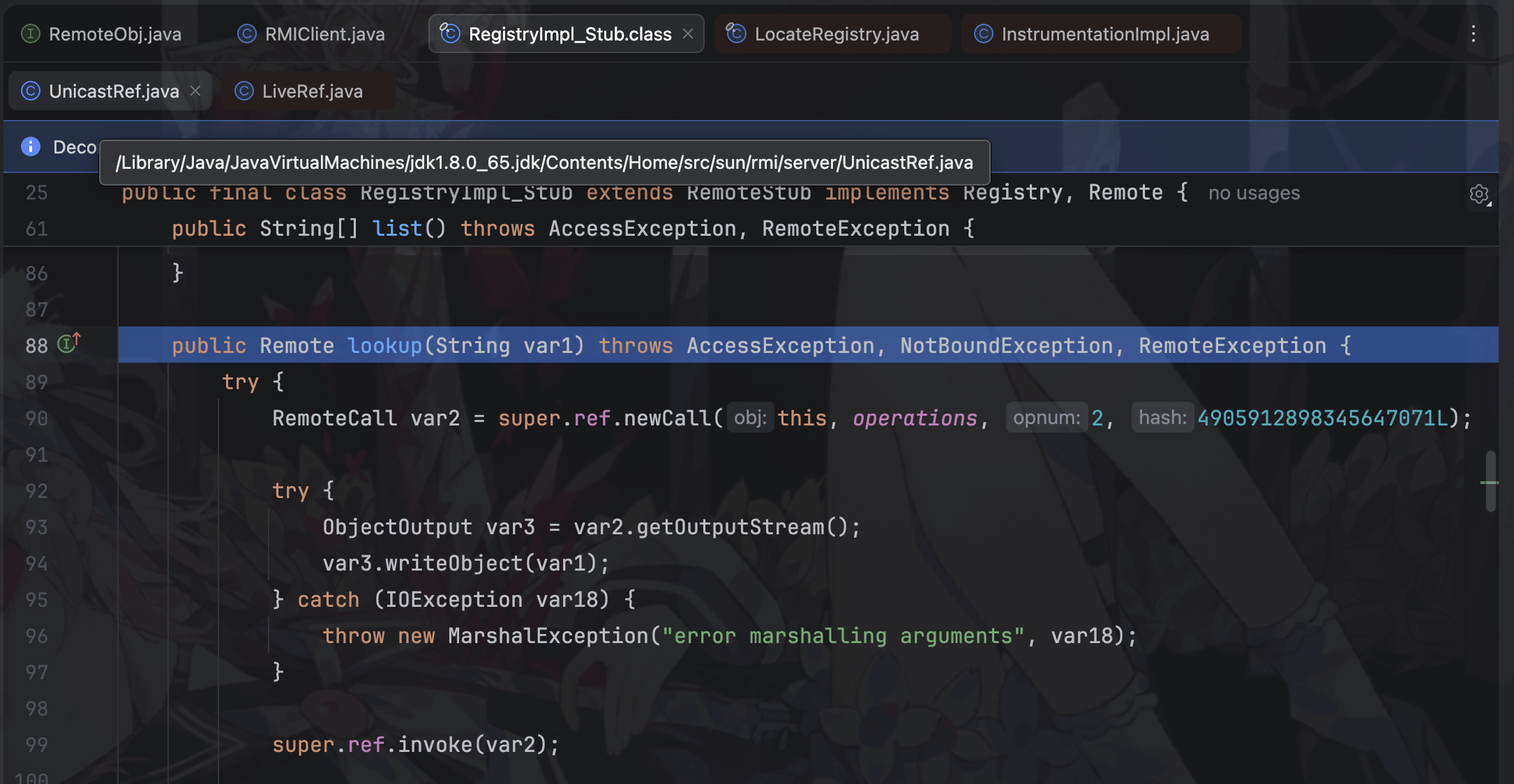

  如果直接调进去的话，会发现是调试不了的，反编译出来是 class 文件

原因应该是版本的问题

但是代码依旧是可以正常运行，不妨碍我们分析。

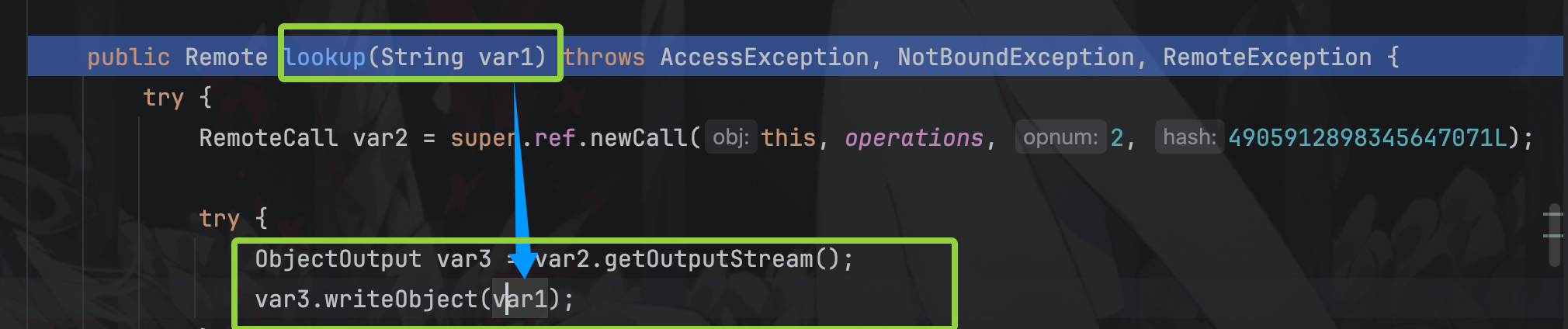

这里的 var1 就是我们传入的参数 remoteObj，写进了一个输出流，序列化进去。
那注册中心肯定会调用反序列化操作进行读取。

下面会走到

super.ref.invoke(var2);

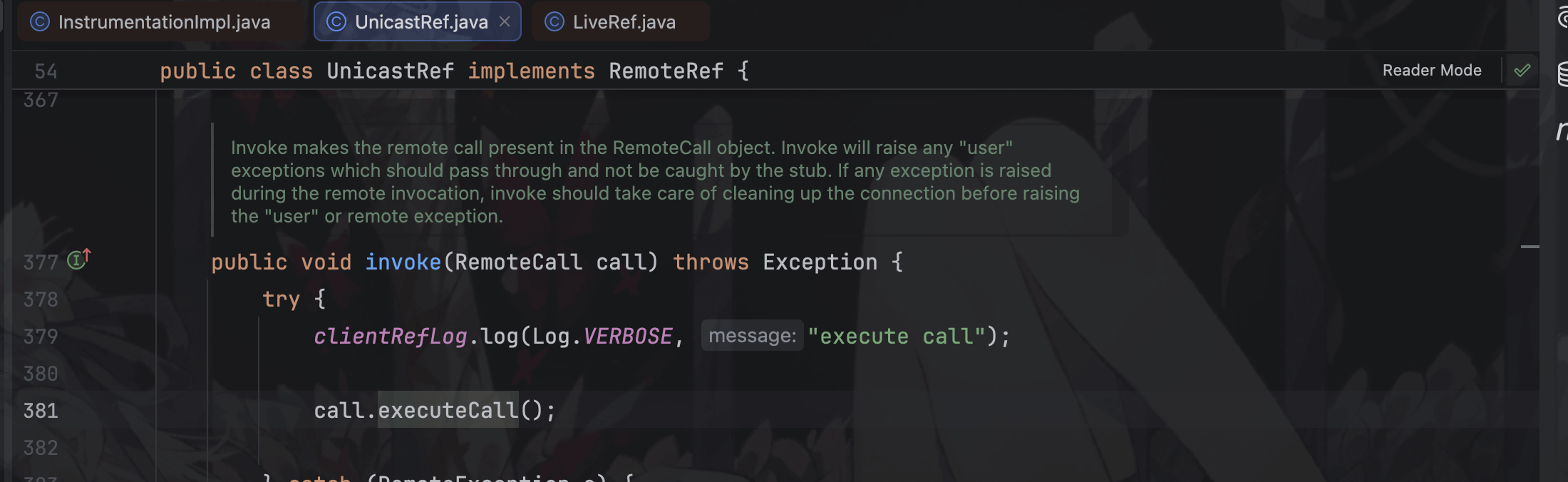

调用父类的 invoke 方法，也就是

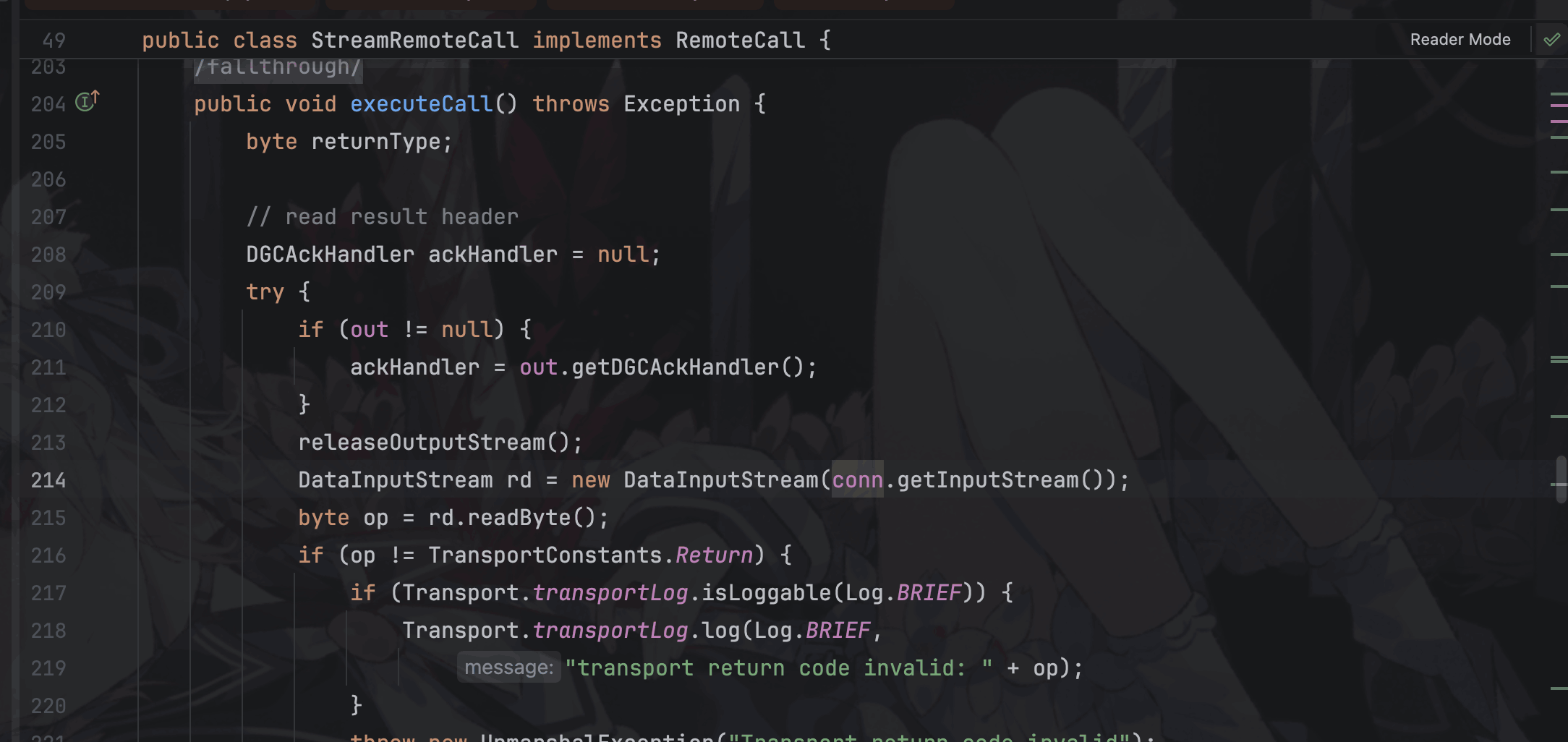

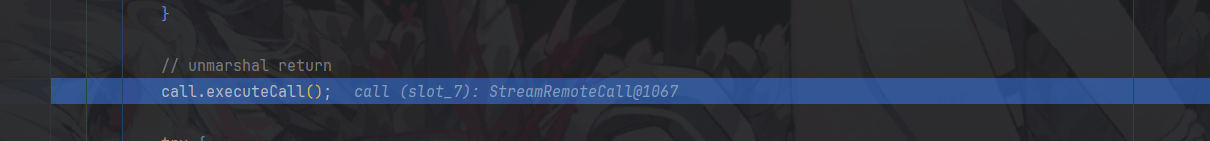

继续调用了方法，跟进跟进，进入到 executeCall 方法中

该方法是真正调用网络请求的方法，暂时先不学，后面再讲。
先继续看整个代码的逻辑

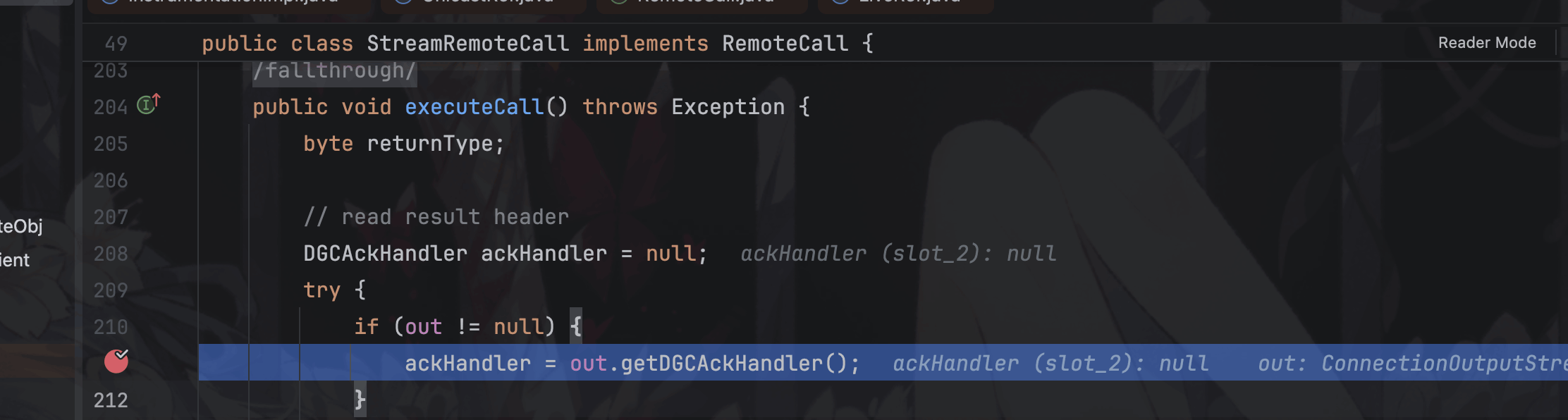

在此处下一个断点：

运行到此处后先分析一下逻辑 ：

invoke()
call.executeCall()
out.getDGCAckHandler()

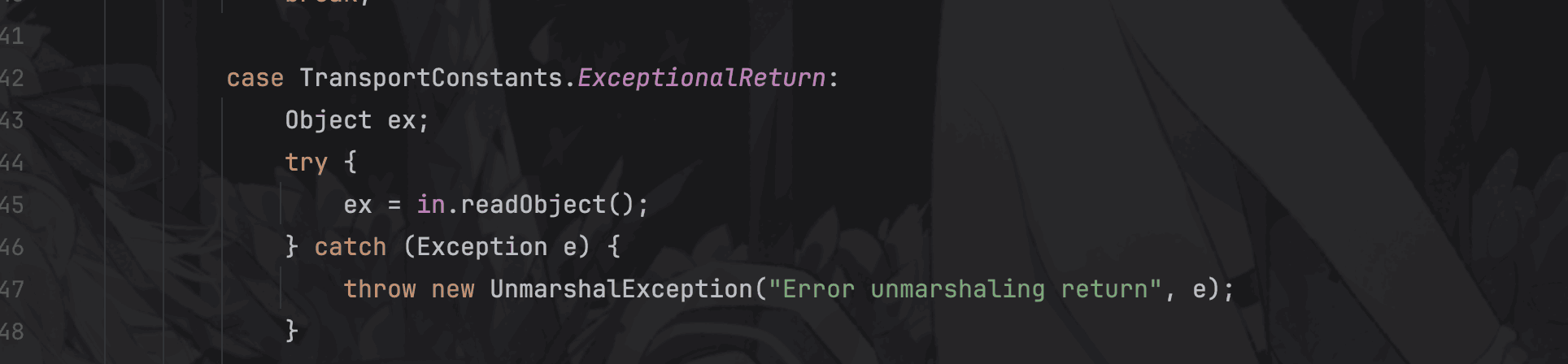

该函数有一个处理异常的方法

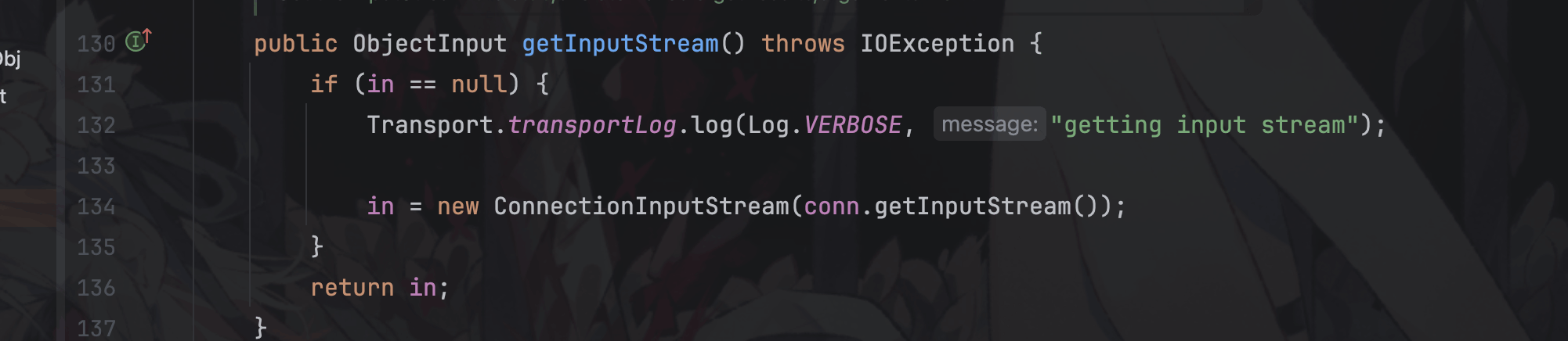

这里的 in 实际上就是数据流里面的东西

本意应该就是想在报错的时候把一整个信息都拿出来，这样会更加清晰一点
但是这里就会有一个问题：

这里的 readObject 会进行反序列化操作，如果注册中心返回一个恶意的对象，客户端进行反序列化的话
这就会导致反序列化漏洞的产生

也就是说只要 stub 中调用网络请求，就会调用 invoke 方法，就会收到攻击。

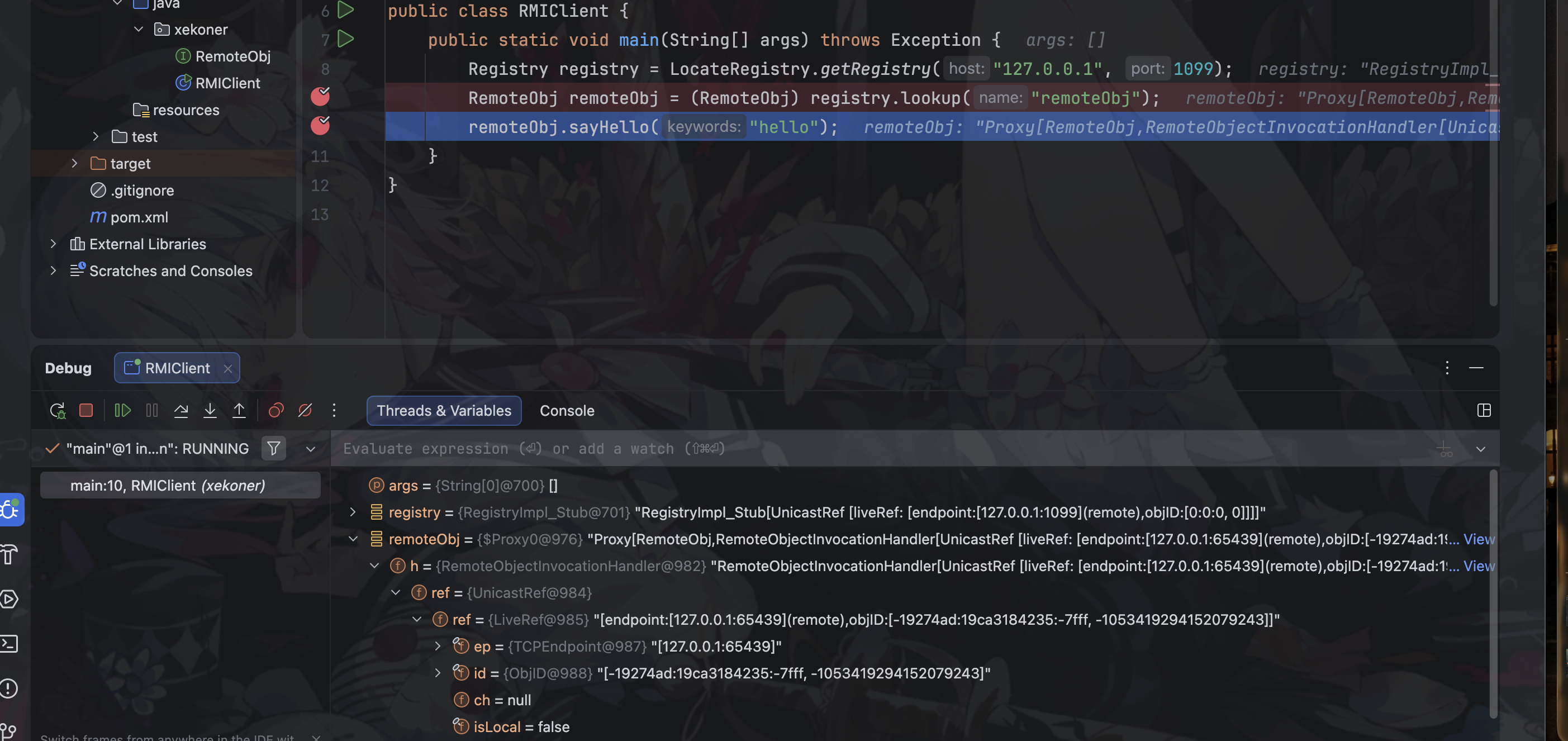

继续运行到下一个断点，看一下获取到了什么数据

简单来说就是获取到了 RemoteObj 这个动态代理，其中包含一个 ref。

客户端请求服务端 - 客户端

此处存在漏洞。

remoteObj.sayHello("hello");

的 Debug

F7步入，无法步入的 Windows： Shift + Alt + F7 强制步入。

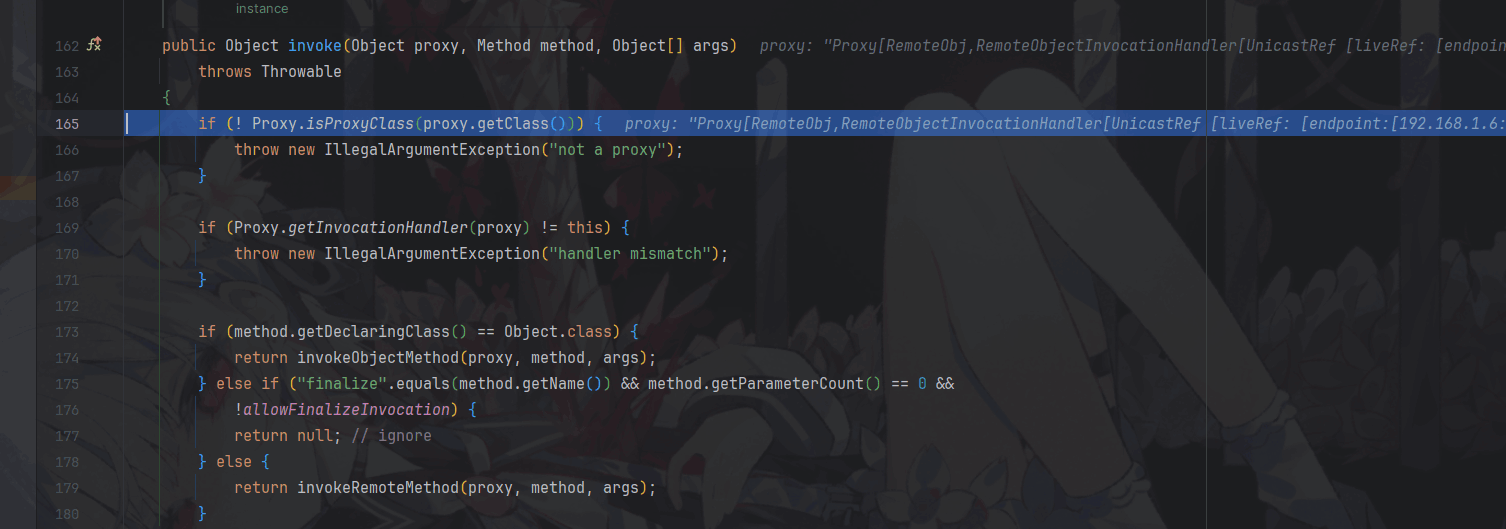

走到了 invoke 方法中，该方法是动态代理调用方法时候自动调用的。
一堆 if 都是抛出异常的

我们跟进进最后一行语句

return invokeRemoteMethod(proxy, method, args);

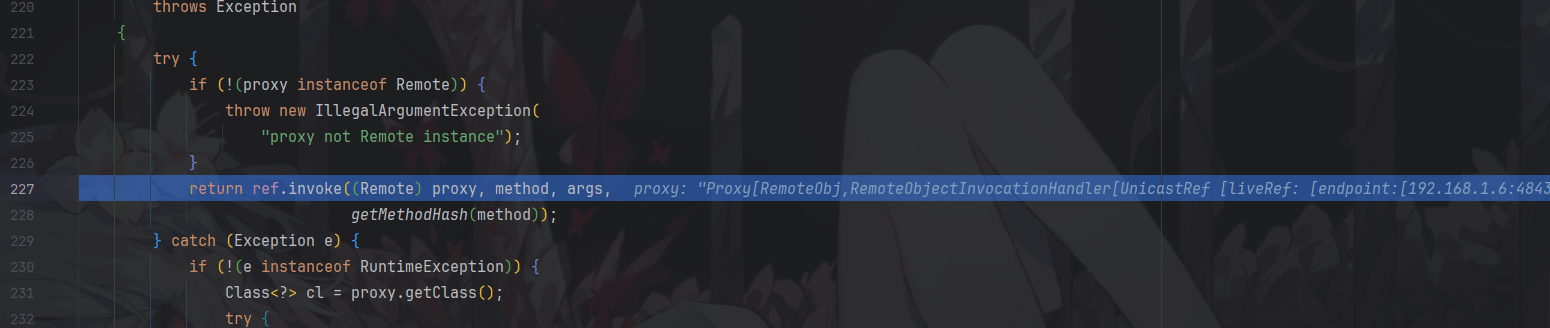

看到还会调用一次重载的 invoke 方法

重载的方法调用了链接

接着往下走

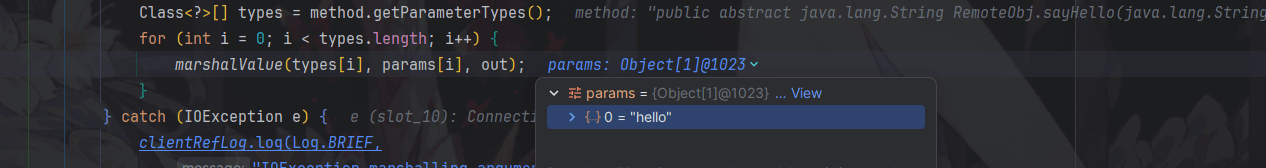

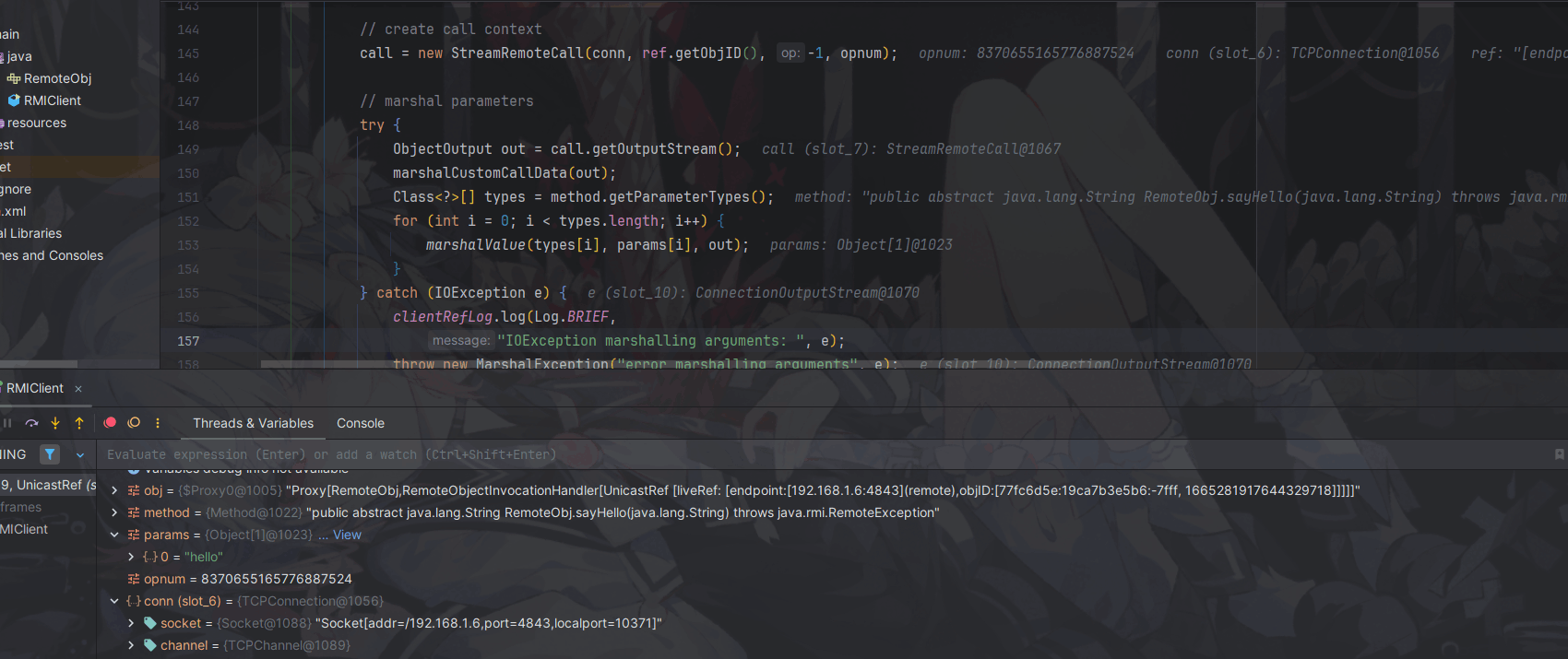

循环中有一个 marshalValue 方法

它会序列化一个值，实际上也就是我们传入进来的 hello

下面就会调用 executeCall 方法

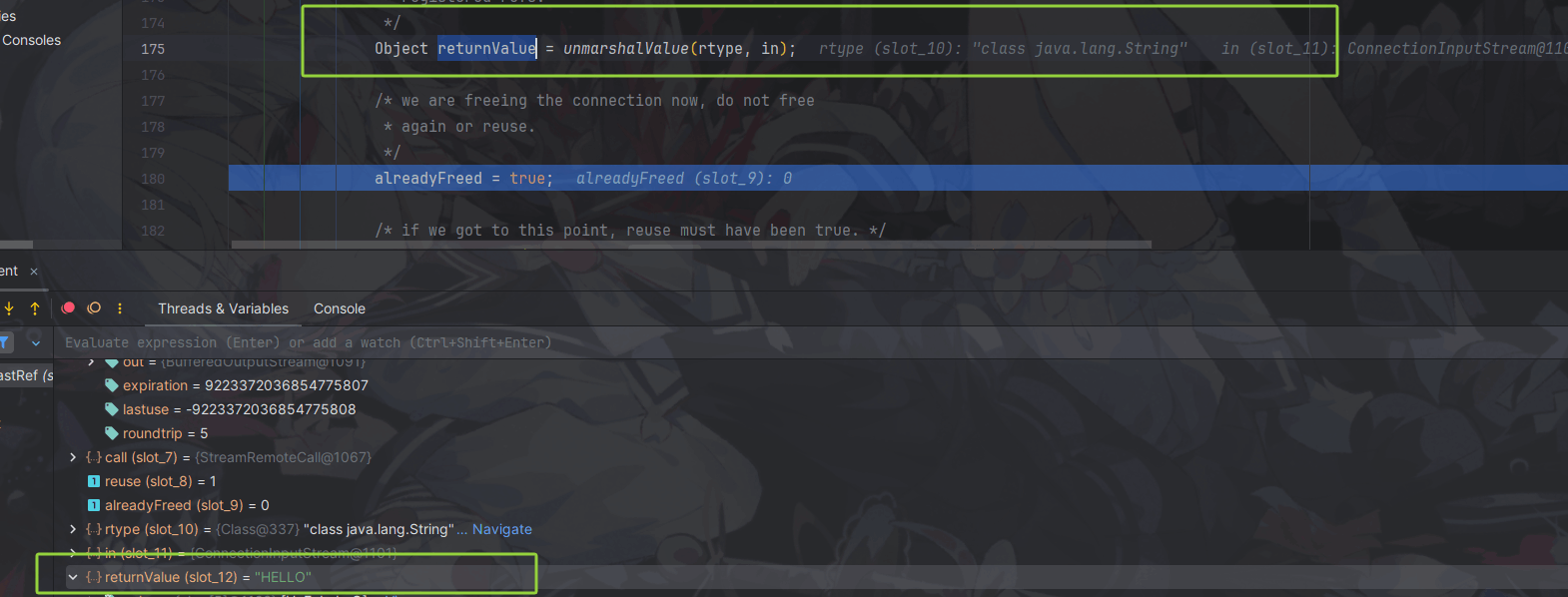

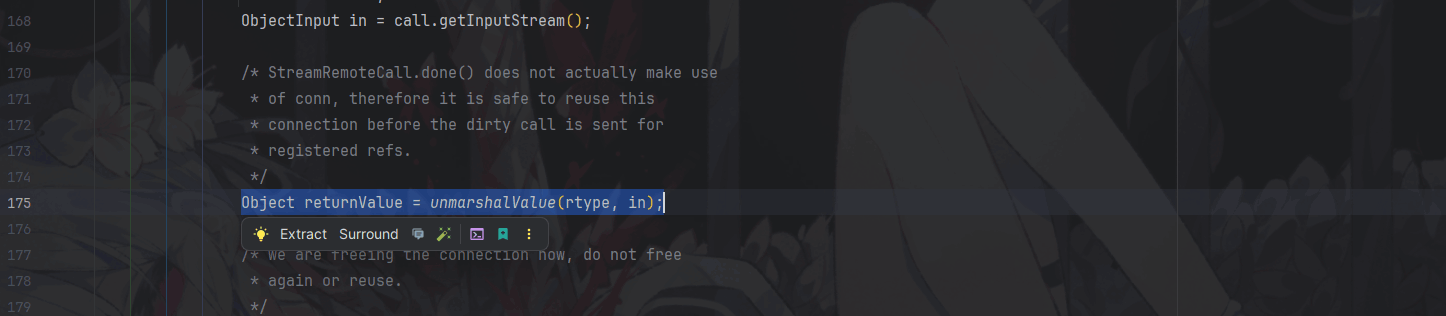

继续往下走，看到了 unmarshalValue 方法

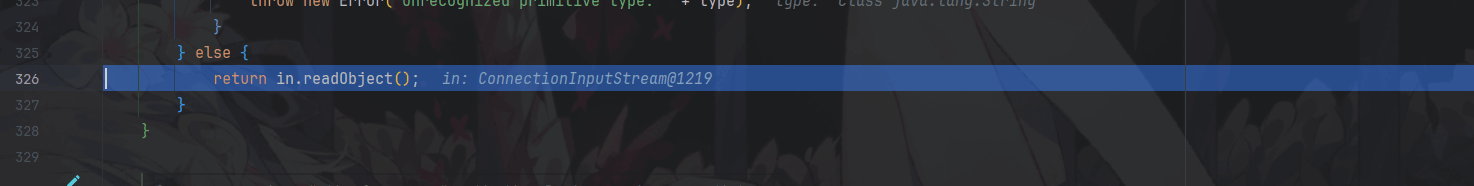

步过后同样看到了存在攻击的点

这个数据会被 return

Object returnValue = unmarshalValue(rtype, in);

• 小结
  存在两个可能的攻击点
  executeCall()
  unmarshalValue()

客户端请求数据中心 - 注册中心

之前研究的是客户端请求数据中心中，客户端的代码执行逻辑
现在分析一下注册中心的执行逻辑

因为在客户端中，操作的是 stub，服务端操作的是 Skel
Skel 创建之后应该是被封装在 Target 中的

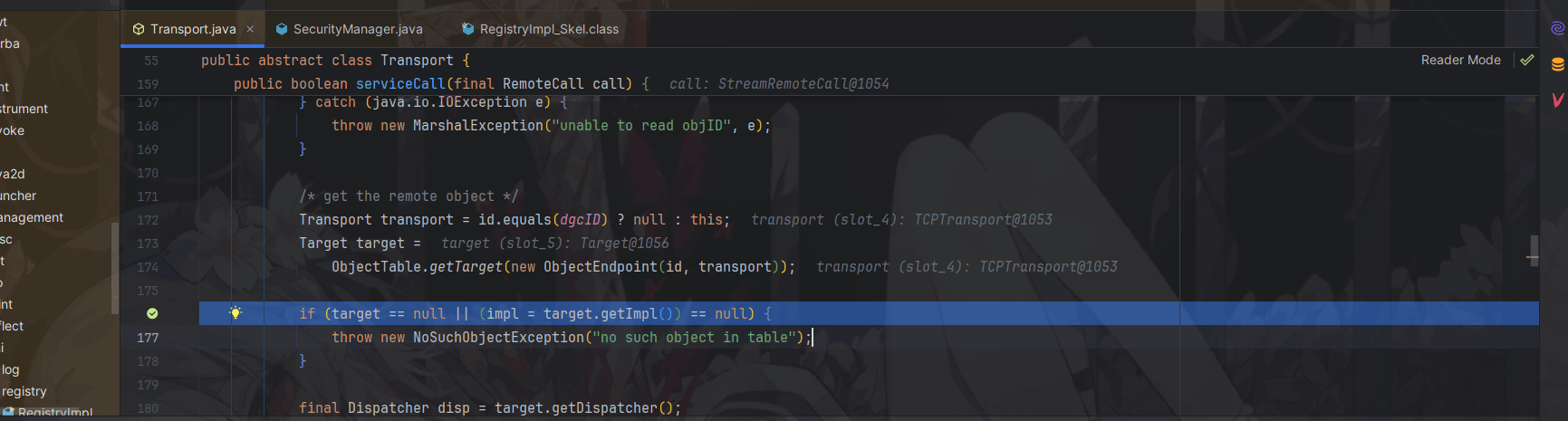

断点下在 Server 处的处理 Target 的地方:

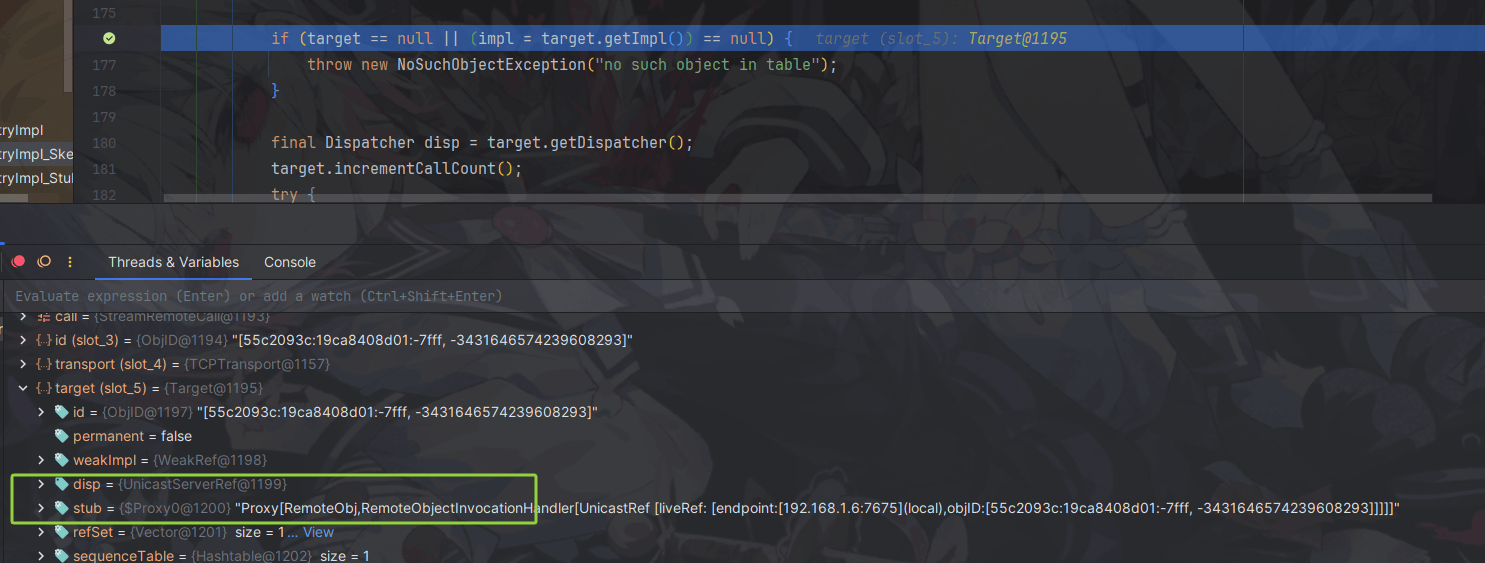

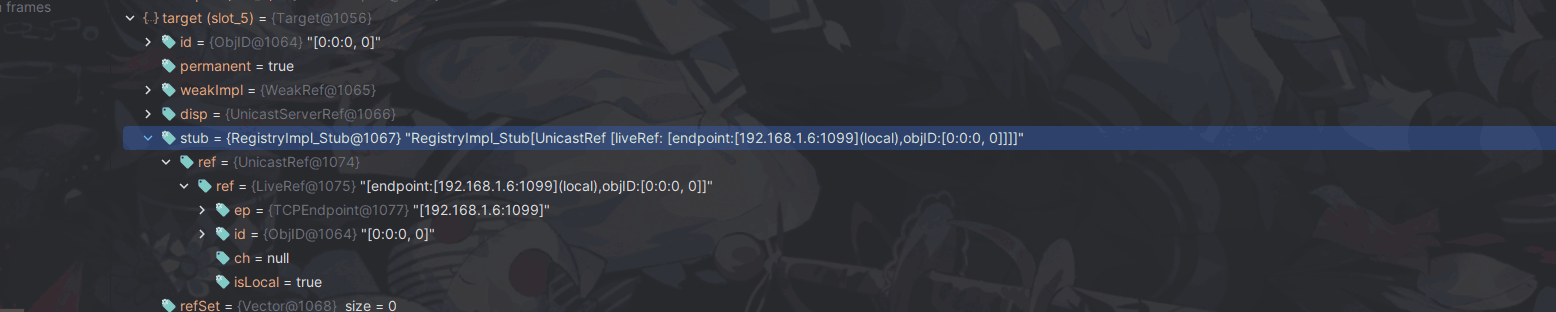

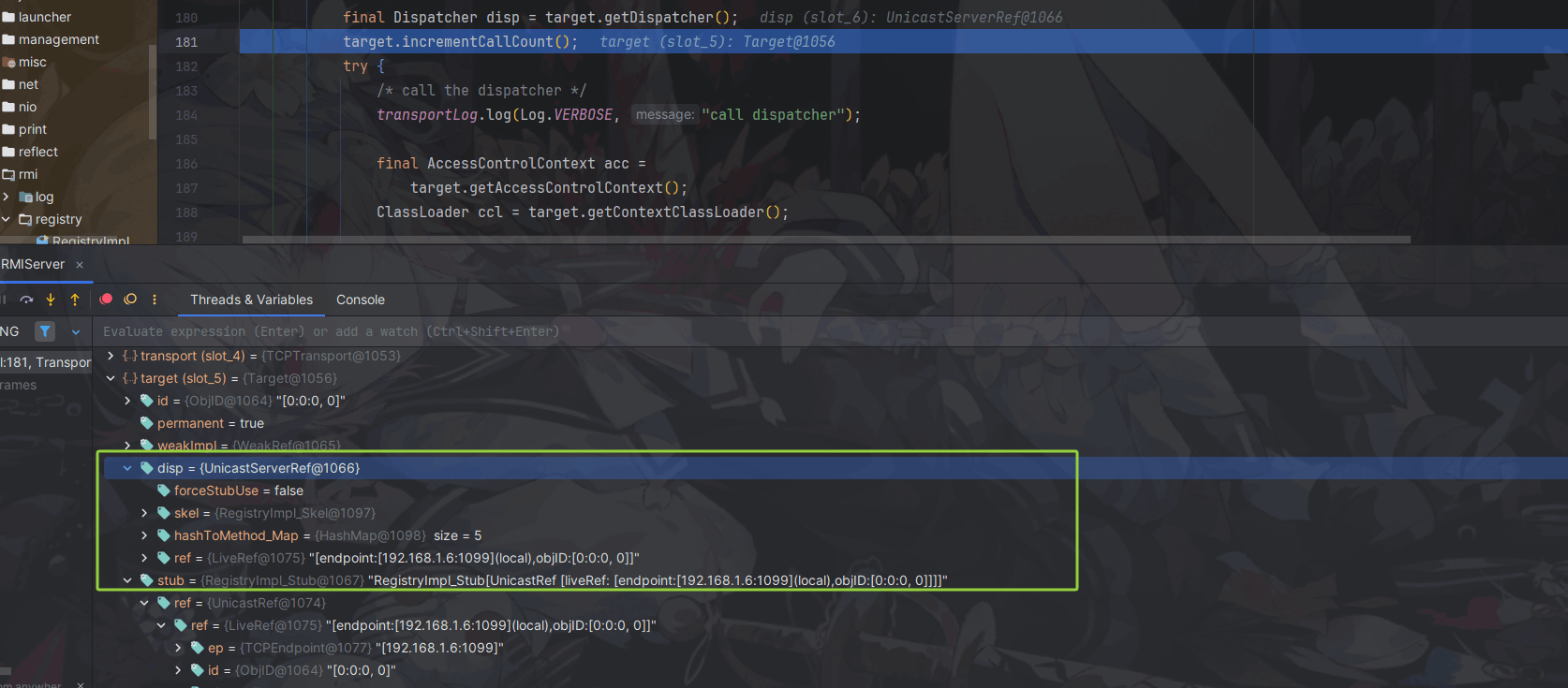

Target 内容：

接着走，把 stub 的数据放入 disp

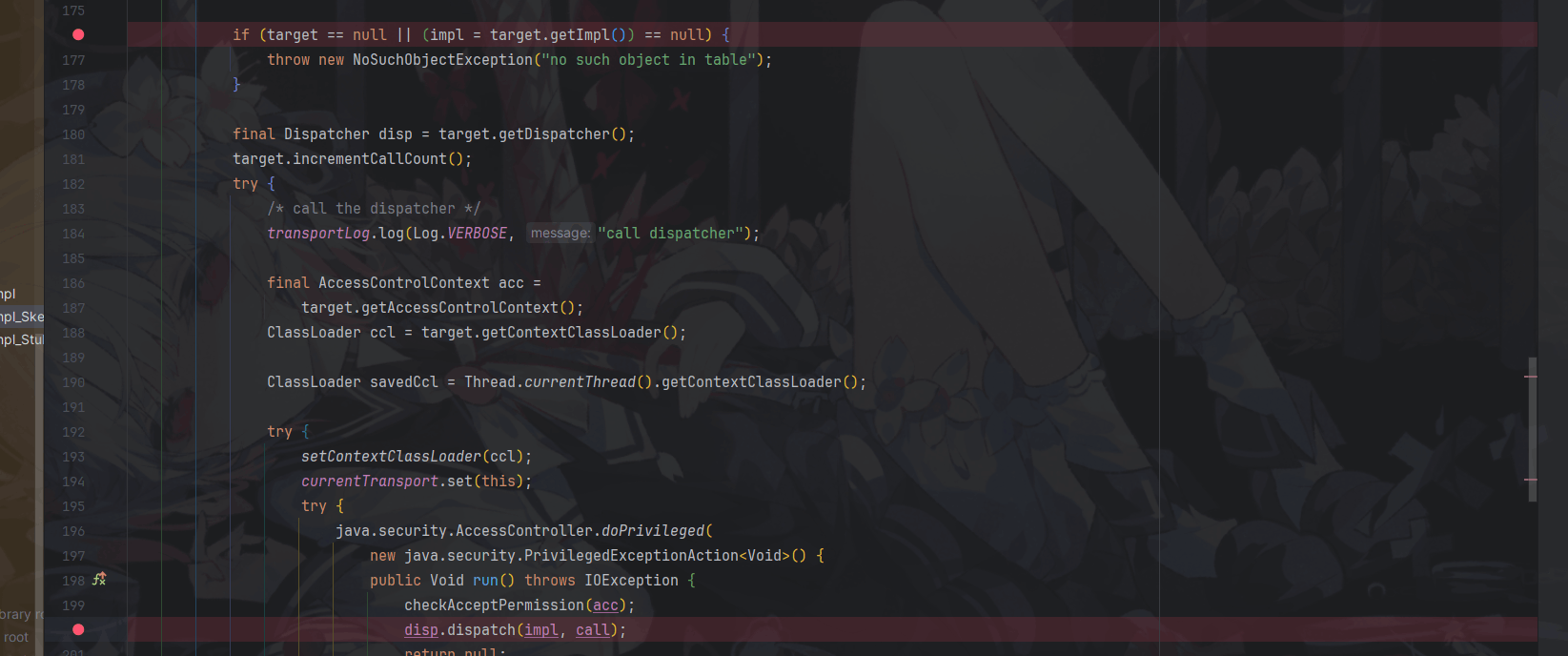

然后调用 disp 的 dispatch 方法

我们手动跳进去看一下

进入到分支

跟进后发现

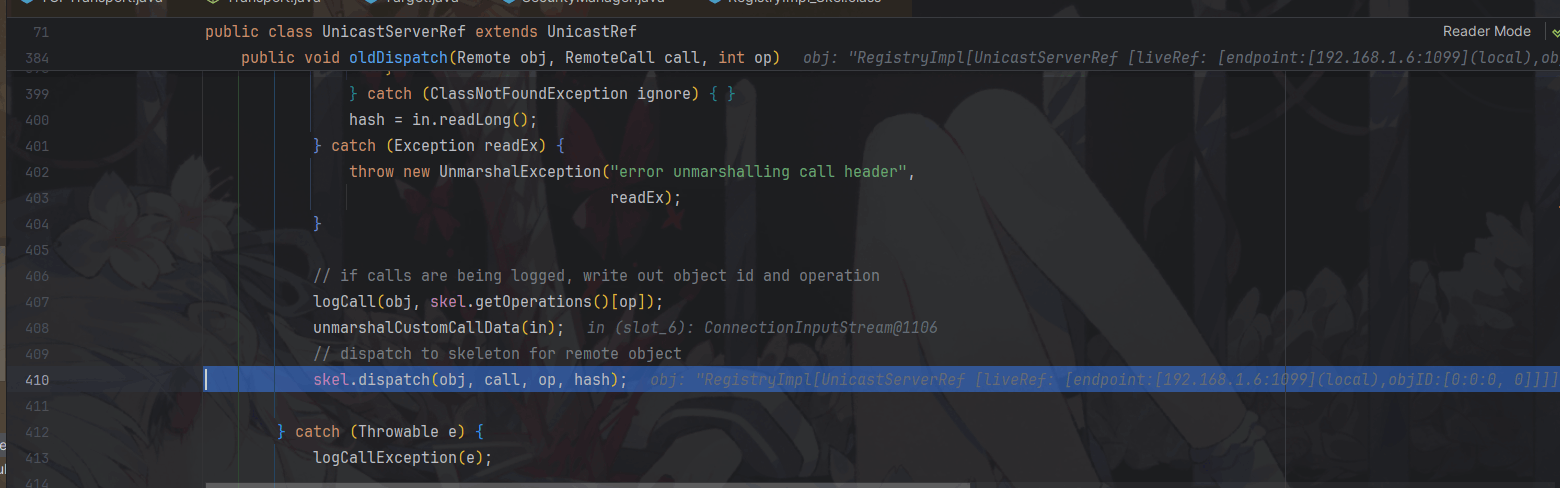

走到这里，下面就是 skel.dispatch() 的过程了

数据中心代码中的几个方法：
list (case1)
bind (case0)
rebind (case3)
unbind (case4)
lookup (case2)

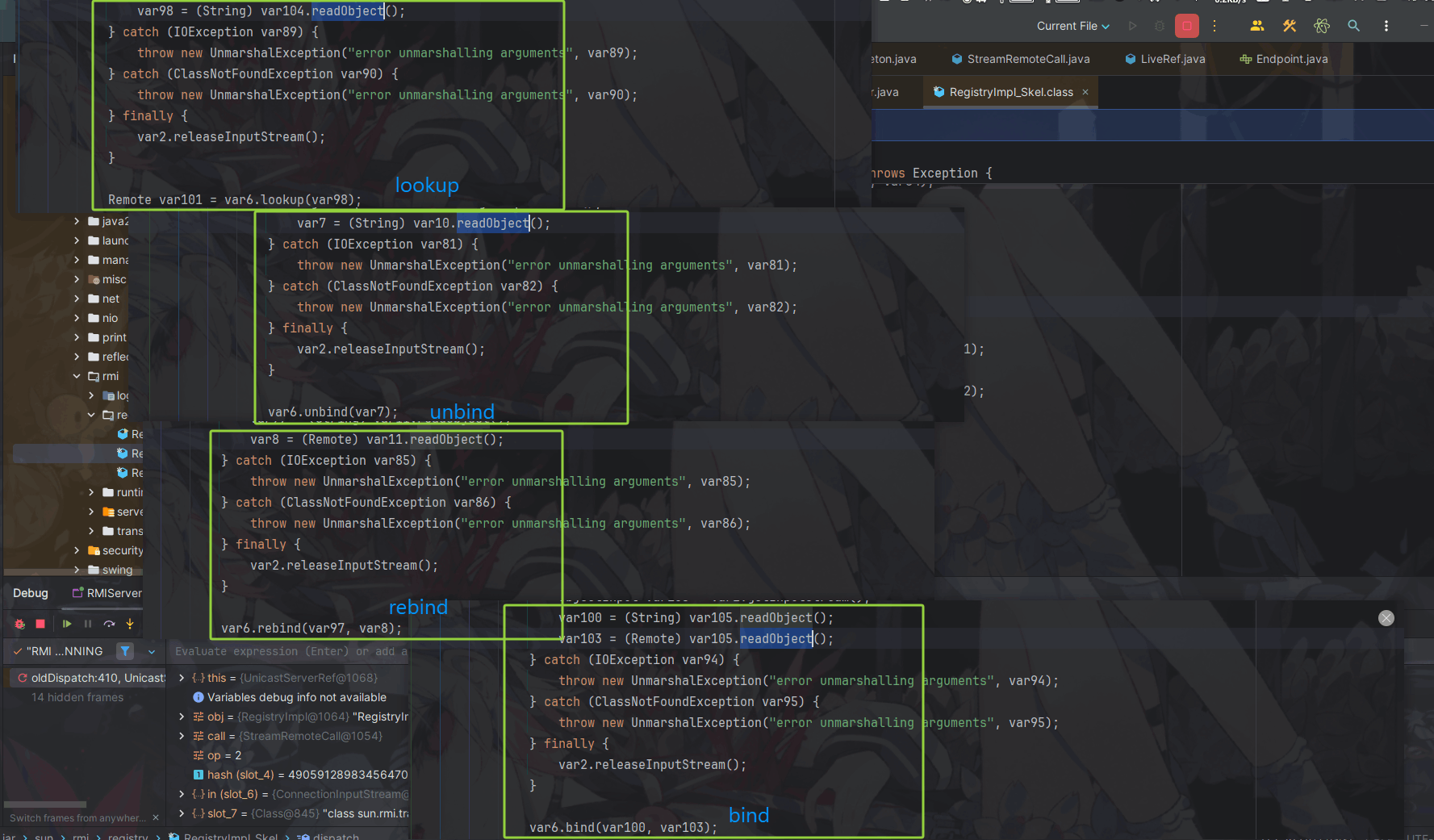

分析代码可以发现，bind、rebind、unbind、lookup 中都有 readObject 方法

如果向控制中心传入构造好的序列化内容

就会触发反序列化攻击

• 小结
  客户端请求数据中心 - 数据中心的操作

主要就是处理 Target，进行 Skel 的生成和处理

漏洞点在 dispatch 方法，存在反序列化的入口类，可以配合 cc 链进行攻击利用。

客户端请求服务端 - 服务端

和上面一样，打两个断点

因为是研究服务端最后的运行逻辑，所以需要到最后一次的代码执行逻辑。

按 2x2 次 F9，直到 Stub 为动态代理为止

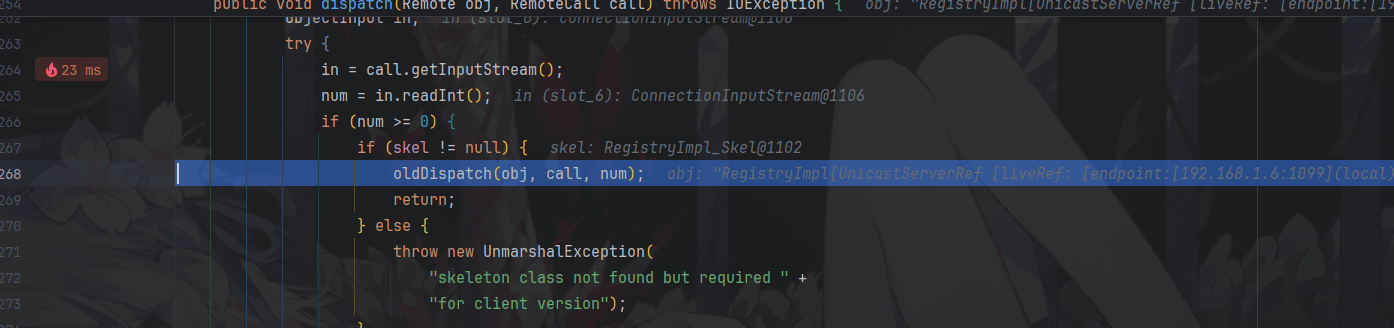

在此状态下进入 dispatch 方法

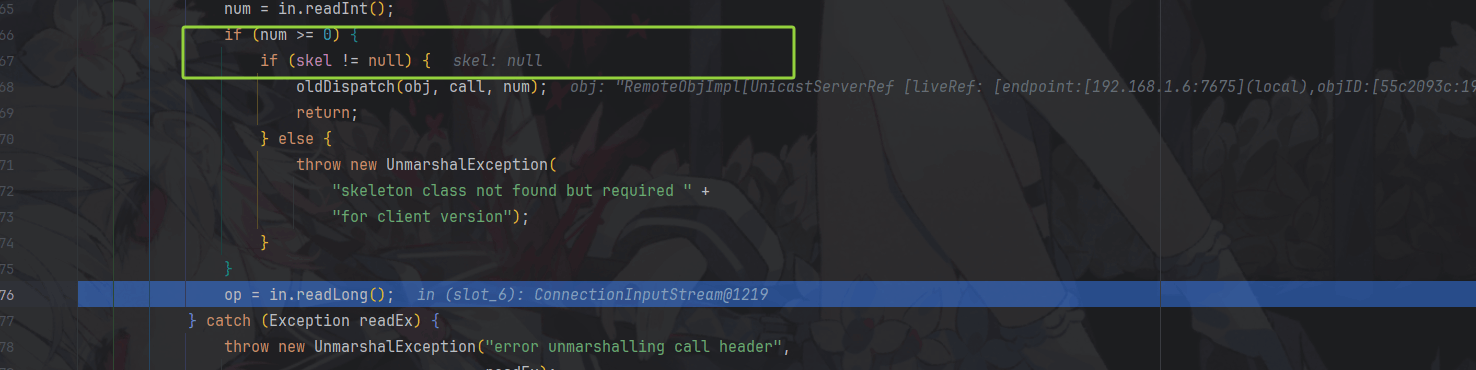

可以看到 skel 为 null，并没有走入 if 语句。

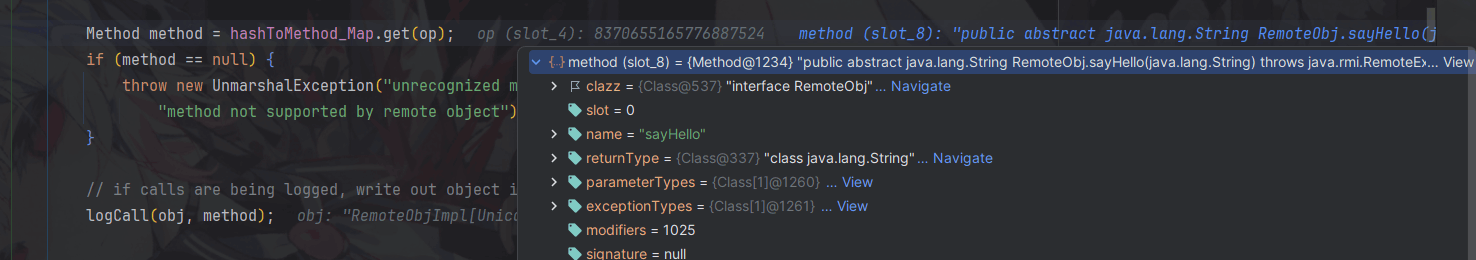

往下走，获取到输入流以及 method
Method 就是我们之前写的 sayHello() 方法。

继续往下走就是上面分析的 unmarshalValue() 方法。
这里和我们之前说的一样，是存在漏洞的。

这里的流程相同，也就是我们的 hello 传参传进去，序列化读进去，反序列化读出来，和之前是一致

总结

太底层代码实现了，看的脑袋昏

下一篇开始学习 rmi 攻击

但是不学原理又不行
